Блок аварийного питания ББАП-Li до 40Вт с выходом 300В
Категория: Блоки резервного питания БАПс, ББАП, ТелеПОСТ
Артикул: ББАP-Li
Бренд: ЭЛиПС-О
Поставляется с кнопкой для проверки аварийного режима, а также имеет встроенную функцию для подключения к ТелеПОСТ(Телеконтроль/Телемандо).
Общая информация
Бесперебойный блок аварийного питания (в дальнейшем ББАП) предназначен для установки в светильники и обеспечения резервным или аварийным освещением помещений с непрерывным технологическим циклом или при эвакуации или тревоги при комплексированном применении в составе других светильников в случае отключения основной электроэнергии. ББАП состоит из ЭПРА, зарядного устройства для аккумуляторов и аккумуляторов которые проходят 100% входной контроль.
Возможно применение ББАП без аккумуляторов с питанием от дополнительной аварийной сети постоянного напряжения. ББАП может использоваться в нескольких режимах: постоянный(1) и непостоянный (0), на 1 час и более при применении с дополнительной аварийной сетью, со светоотдачей в резервном аварийном режиме 100%. Оснащается индикатором заряда аккумулятора (светодиод красный). Может быть оснащён кнопкой ТЕСТ (в комплект не входит) и имеет подключение для дистанционного тестирования TelePOST.

Типы применяемых световых элементов:

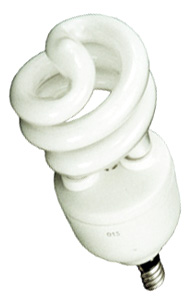

- Компактные люминесцентные и светодиодные лампы с патроном Е14, Е27, Е40 - 220В
- Линейные светодиодные лампы Т8 (600; 900; 1200;1500 мм) - 220В
- Светодиодные ленты с электронными источниками питания от сети 220В
- Люминесцентные лампы с ЭПРА от сети 220В, 1х18, 1х36 или 2х18
Питание компактных светодиодных или люминесцентных ламп или светодиодных линеек или люминесцентных ламп через источник питания или ЭПРА осуществляется от постоянного напряжения 210-300В. Такое напряжение преобразуется от напряжения автономного внутреннего источника – аккумулятора или дополнительной аварийной сети. В нормальном режиме при питании от сети 220(230)В±10%, происходит заряд аккумуляторной батареи (буферный режим). Переход от нормального режима в резервный (или аварийный) происходит автоматически без изменения светоотдачи светильника или лампы. Продолжительность работы светильника в резервном (или аварийном) режиме (1-3часа или другой интервал времени согласованный с заказчиком). Продолжительность заряда аккумуляторной батареи – 24 часа.
В своей конструкции ББАП имеют кнопку «Тест». Кнопка предназначена для проверки состояния ББАП и подключенной к ней батареи.
Электронная схема ББАП имеет встроенную схему защиты от излишнего заряда и глубокого разряда аккумуляторной батареи. Это предотвращает преждевременный выход из строя аккумуляторной батареи.
Технические характеристики ББАП
Наименование ББАП |
ББАП-5 |
ББАП-10 |
ББАП-20 |
ББАП-40 |
ББАП-40-12-27 |
---|---|---|---|---|---|
Мощность светодиодного модуля (в аварийном режиме) | 5Вт. | 10Вт. | 20Вт. | 40Вт. | 50Вт. |
Длительность работы в автономном режиме, час |
1 | 1 | 1 | 1 | - |
Напряжение аккумуляторных батарей, В |
3,7 |
7,4 |
14,8 |
22.2 |
- |
Ёмкость аккумулятора |
2,6Ач |
2,6Ач |
2,6Ач |
2,6Ач |
- |
Напряжение дополнительной аварийной сети, В |
- |
- |
- |
- |
сеть12В(10÷13,5) или сеть24В(20÷27) |
Напряжение сети 50Гц |
220В±10% |
||||
Напряжение выхода DC |
210-300В |
||||
Диапазон температур |
0-+40°C |
-30-+70°C |
|||
КПД преобразователя, не менее % при |
82 |
87 |
90 |
92 |
90 |
Световой поток к основному , % |
100 |
||||
Размер БАП (мм) |
170×45×30 |
||||

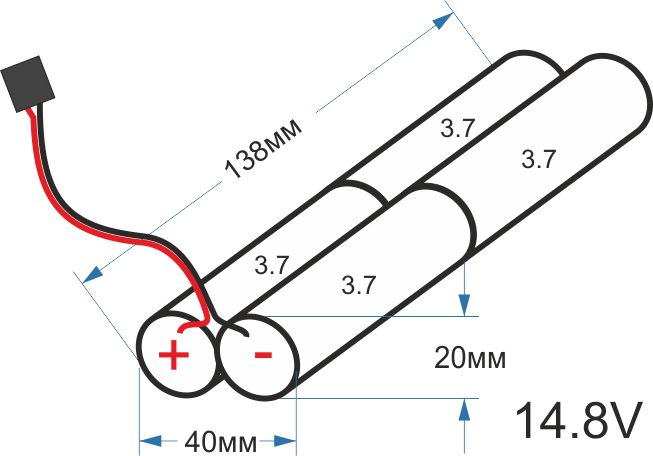

Размер АКК (мм) |
138×20×20 |
138×20×20 |
138×40×20 |
200×40×20 |
- |
Вес БАП с Аккумулятором |
0,5 кг |
0,5 кг |
0,5 кг |
0,5 кг |
0,5 кг |
Гарантия |
2 года |
2 года |
2 года |
2 года |
2 года |
подключение для дистанционного тестирования TelePOST
Управляющее напряжение для Telecontrol (БС) |
0/+10,8В/-10,8В ±10% |
Управляющее напряжение для TELEMANDO (СТ) |
0/+12В/-12В ±10% |
Ток разряда в сервисном режиме |
не более 200мкА |
Ток потребления по управлению |
не более 10мА |
При имитации аварийного режима выключатель освещения должен быть выключен |
|
См. инструкцию к TELEMANDO и Telecontrol |
Схемы подключения ББАП к различным нагрузкам от аккумуляторов или источника питания.

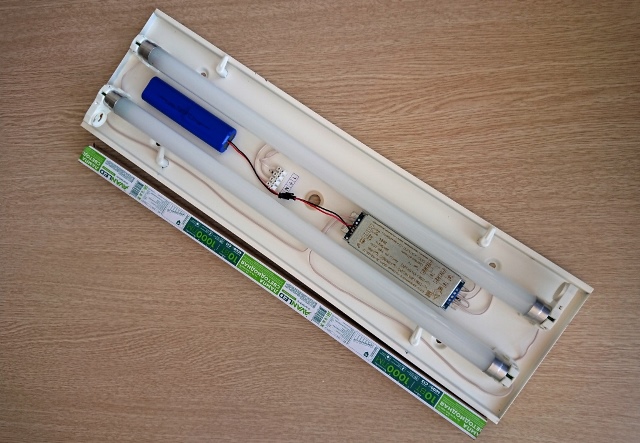

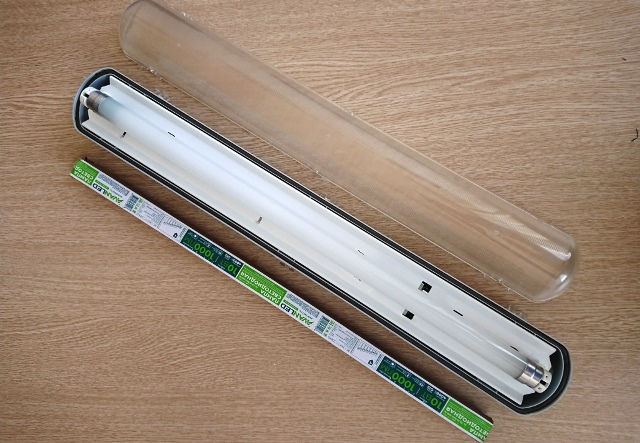

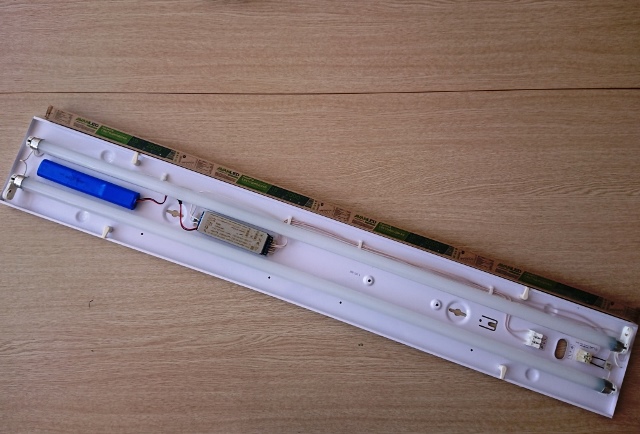

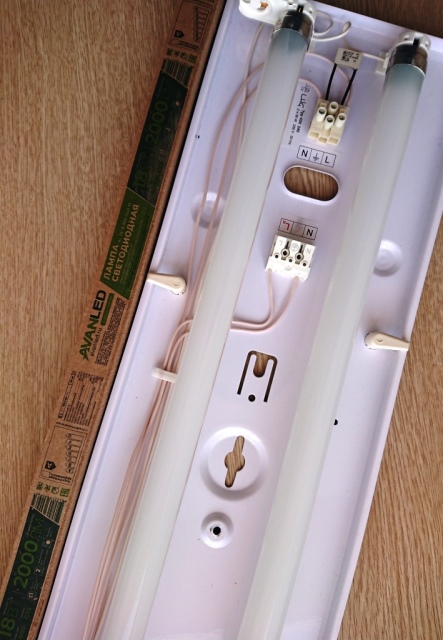

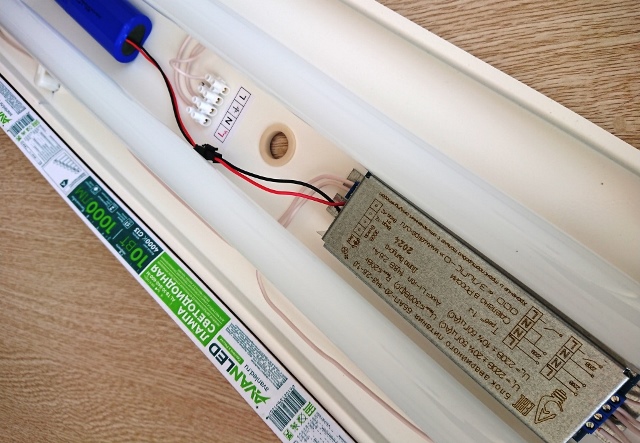

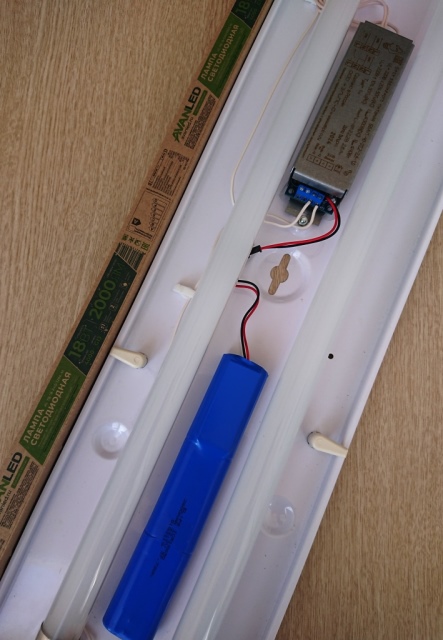

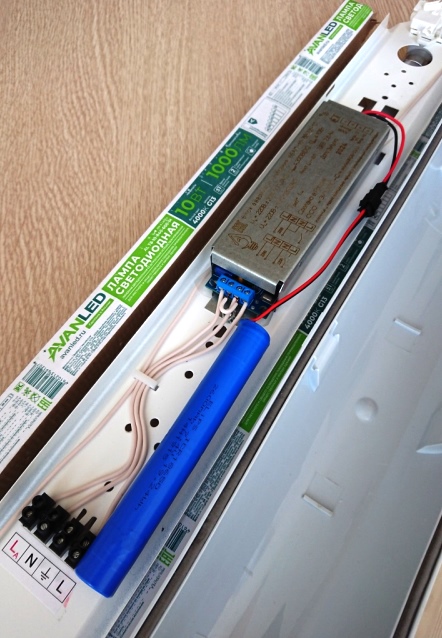

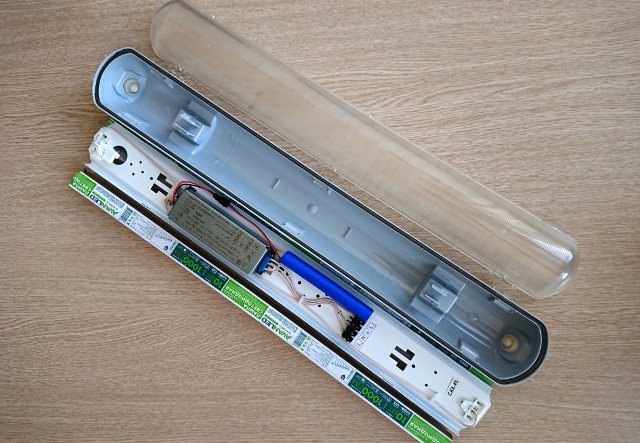

Примеры применения ББАП в светильниках серии ЛПО/ЛСП 1х10(18), 2х10(18), 2х20(36)
