Для увеличения надёжности аккумуляторов, разработана система 100% входного контроля аккумуляторов.
В данной системе применён трёх этапный процесс отбраковки аккумуляторов, каждый следующий этап представляет отдельный цикл тестирования аккумуляторов, на первом этапе происходит отбраковка по времени разряда на годные, бракованные и те которые идут на 2 этап проверки, и втором этапе происходит отбраковка по времени разряда на годные, бракованные и те которые идут на 3 этап проверки, на третьем этапе аккумуляторы отбраковываются на годные и бракованные. В результате на выходе в работу попадают только аккумуляторы соответствующие ТУ и прошедшие прогон.
Составные части системы 100% входного контроля

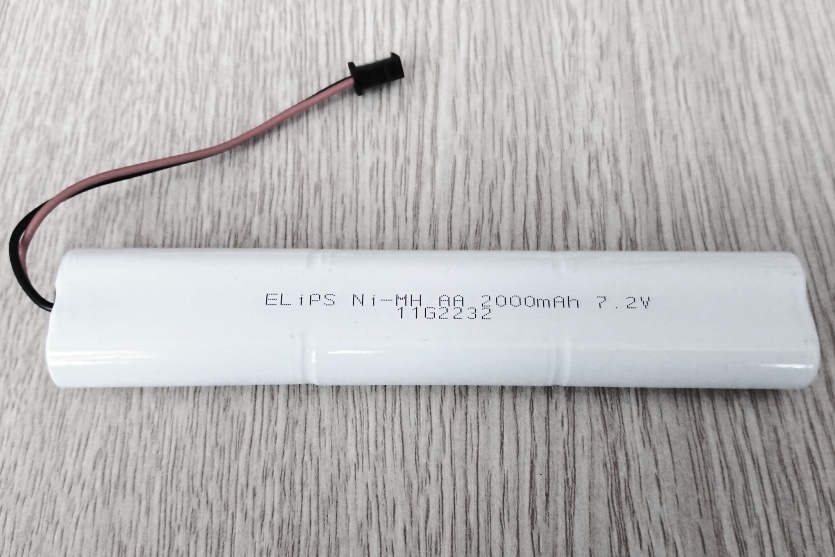

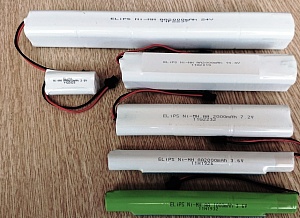

Ni – MH аккумуляторов 3,6В/7,2В 2000мАч.
1. Зарядное устройство:
2. Разрядное устройство:
45 шт. стабилизаторов тока на микросхеме LM 317 c обдувом и индикацией разряда U = 3В ± 0,1В.
30 шт. стабилизаторов тока на микросхеме LM 317 c обдувом и индикацией разряда U = 6В ± 0,1В.
3. Таймер 24ч. DH48S – S.
 |
||

|
|
|
| Разрядное устройство | Зарядное устройство | |
NiMH аккумуляторов АА 3,6В 2000 мАч.
Примечание:
1. 0,12 А = 0,06С (Trickle change 0,05 – 0,1С)
2. 1 А = 0,5С (время разряда t min = 0,9 х 2ч = 108 мин.)
