Блок аварийного питания БАП с защитой от 380 и кнопкой ТЕСТ
Категория: Блоки аварийного питания (БАП) и Блок Аварийного Освещения
Артикул: смотри таблицу ниже
Бренд: ЭЛиПС-О
Документы
Характеристики
Второе поколение БАП с защитой от 380 В в реальности обеспечивает защиту от постоянного воздействия 380 В и импульсных выбросов микросекундной длительности.
Для применения в домашних, офисных и промышленных условиях эксплуатации, когда по каким-то причинам происходит обрыв «нулевого» провода или ошибка электрика при работе на щите электропитания на линию питания попадает 380 В. Также есть вероятность кратковременных всплесков напряжения при включении мощного оборудования, например лифтов.
Работа данных блоков при воздействии изменения входного напряжения следующая:
Аварийное воздействие — длительное (261-380 В) — отключается режим зарядки аккумуляторной батареи, включается режим аварийного подключения светодиодных линеек светильника. Далее при снижении входного напряжения до номинальной величины 220 В ±10% функционирование восстанавливается, при этом в соответствии с ГОСТ дальнейшее снижение до величины менее 180 В приводит к аварийному подключению светодиодных линеек светильника.
Номинальное напряжение 220 В±10% — нормальная зарядка аккумуляторной батареи. Предварительное воздействие входного напряжения (242-261) В — короткие импульсные воздействия.
Идеально для применения с драйверами с защитой от 380 В (Аргос трейд).
Также данные БАП и БАПс при необходимости могут быть оснащены кнопкой ТЕСТ.
Остальные параметры БАП и БАПс аккумулятором 3,6 В — 7,2 В — 14,4 В — 24 В остаются без изменения.
БАП до 4 Вт (Блок аварийного питания) предназначен для установки в светодиодные светильники номинальной мощностью до 50 Вт, мощностью в аварийном режиме до 3,7 Вт (6-10%). БАПс (Блок аварийного питания повышенной мощности) предназначен для установки в светодиодные светильники номинальной мощностью до 200 Вт, мощностью в аварийном режиме до 29 Вт (6-10%). БАП (БАПс) — это устройство, предназначенное для включения одного (18-35 В) или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них до 180 В. Поставляется в комплекте с аккумулятором 3,6-24 В ёмкостью 1000 мА·ч, 2000 мА·ч, для обеспечения работы в аварийном режиме 60 мин или более со снижением мощности.
Пример 1: БАП-20-100-2,0-3,0 (защита от 380 В) Блок Аварийного Питания для светодиодного светильника с током 20 мА, напряжением на светодиодах до 100 В и аккумулятором 2000 мА·ч на 180 мин аварийной работы.
Пример 2: БАПс-150-100-14.4-2,0-1,0 (защита от 380 В) Блок Аварийного Питания для светодиодного светильника с током 150 мА, напряжением на светодиодах до 100 В и аккумулятором 2000 мА·ч на 60 мин аварийной работы.
БАП устанавливается в светодиодный светильник, в котором питание светодиодов осуществляет драйвер с защитой от 380 В (Аргос трейд), имеющий гальваническую развязку, с напряжением питания светодиодов от 60-100 В и током от 250-950 мА.
БАП запитывает светодиоды постоянным током от аккумулятора в случае отключения питания сети 220 В в автоматическом режиме, и обеспечивает постоянную подзарядку аккумулятора, обеспечивая его работоспособность.
Таблица (для примера подбора БАП, БАПу, БАПс)
| Тип прибора | Напряжение на модулях |
Время | Мощность | Аккумулятор | Пример подбора |
|---|---|---|---|---|---|
| БАП (3,6 В) или БАПс (7,2-24 В) |
40 В | 60 мин или 180 мин |
1,6 Вт | 3,6 В | БАП-40-40-1,0-1,0 |
| 1,6 Вт | 3,6 В | БАП-40-40-2,0-3,0 | |||
| 60 В | 3,6 Вт | 3,6 В | БАП-60-60-2,0-1,0 | ||
| 8 Вт | 7,2 В | БАПу-110-60-7,2-2,0-1,0 | |||
| 80 В | 10 Вт | 7,4 В | БАПу-100-80-7,4-2,6-1,0 | ||
| 10 Вт | 24 В (22,2 В) | БАПс-150-80-22,2-2,6-3,0 | |||
| 18 Вт | 14,4 В | БАПс-220-80-14,4-2,0-1,0 | |||
100 В |
20 Вт | 14,4 В | БАПс-200-100-14,4-2,0-1,0 | ||
| 115 В | 24 Вт | 24 В (22,2 В) | БАПс-200-115-22,2-2,6-1,0 | ||
| 180 В | 12 Вт | 24 В (22,2 В) | БАПс-70-180-22,2-2,6-3,0 |
Технические характеристики БАП
| Наименование БАП | БАП-40-40-1,0-1,0 | БАПс-80-100-7,2-2,0-1,0 | БАПс-200-115-24-2,0-1,0 |
|---|---|---|---|
| Мощность светодиодного модуля (в аварийном режиме) |
1,6 Вт. | 8 Вт. | 24 Вт. |
| Ток выхода (в аварийном режиме) | 40 мА. | 20 мА. | 30 мА. |
| Напряжение выхода (в аварийном режиме) | 30-50 В. | 70-100 В. | 20-115 В. |
| Время работы от Аккумулятора (мин) | 60 | 60 | 60 | Аккумулятор | 3,6 В. 1,0 А·ч. | 7,2 В. 2,0 А·ч. | 24 В. 2,0 А·ч. |
| Напряжение сети | 220 В±10% 50 Гц (197-242 В) | ||
| Диапазон температур | 0 - +40°C | ||

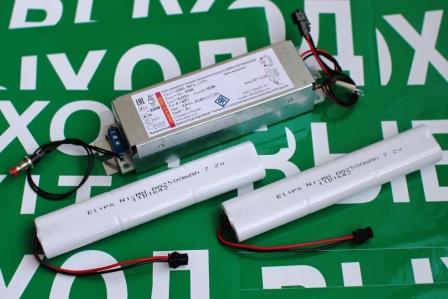

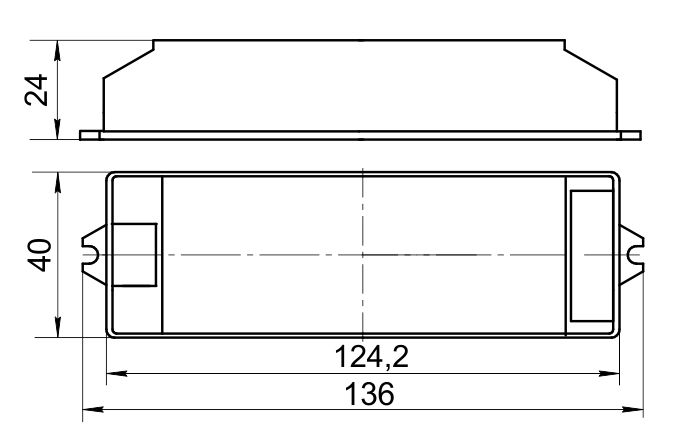

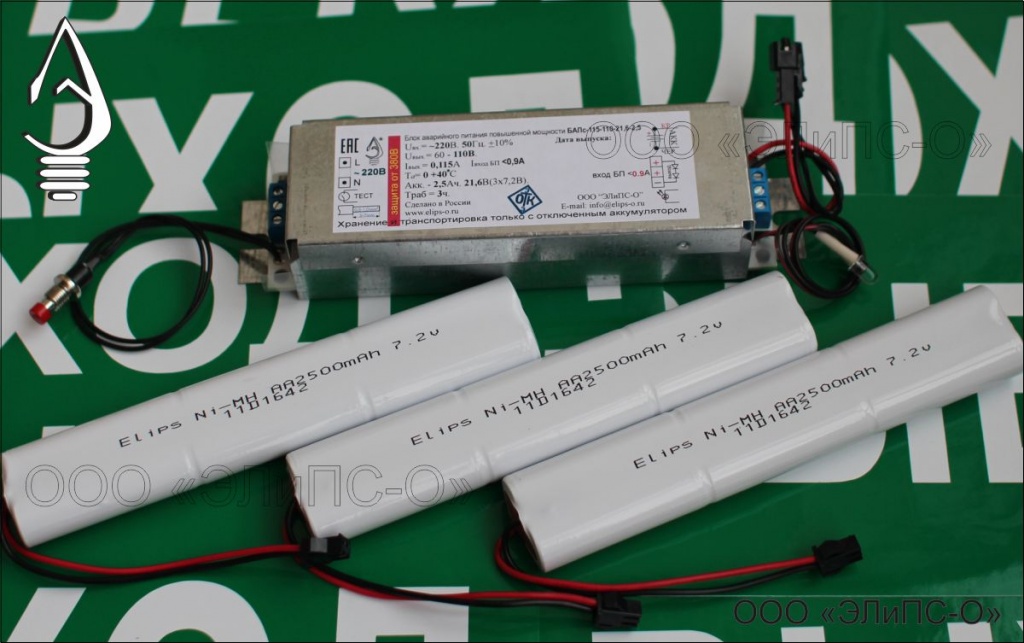

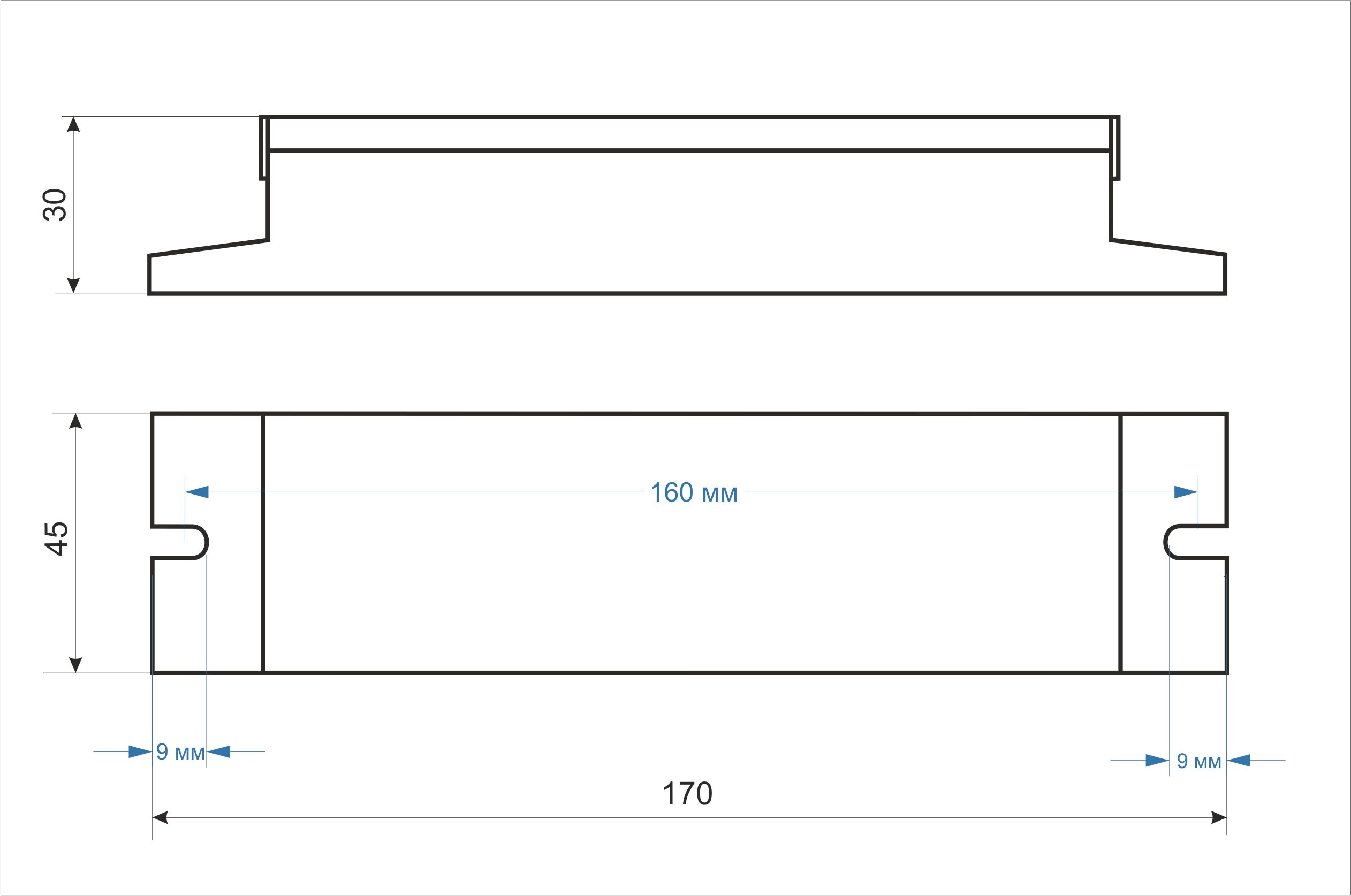

| Размер БАП (мм) | 136×40×24 | 170×40×30 | 170×40×30 |

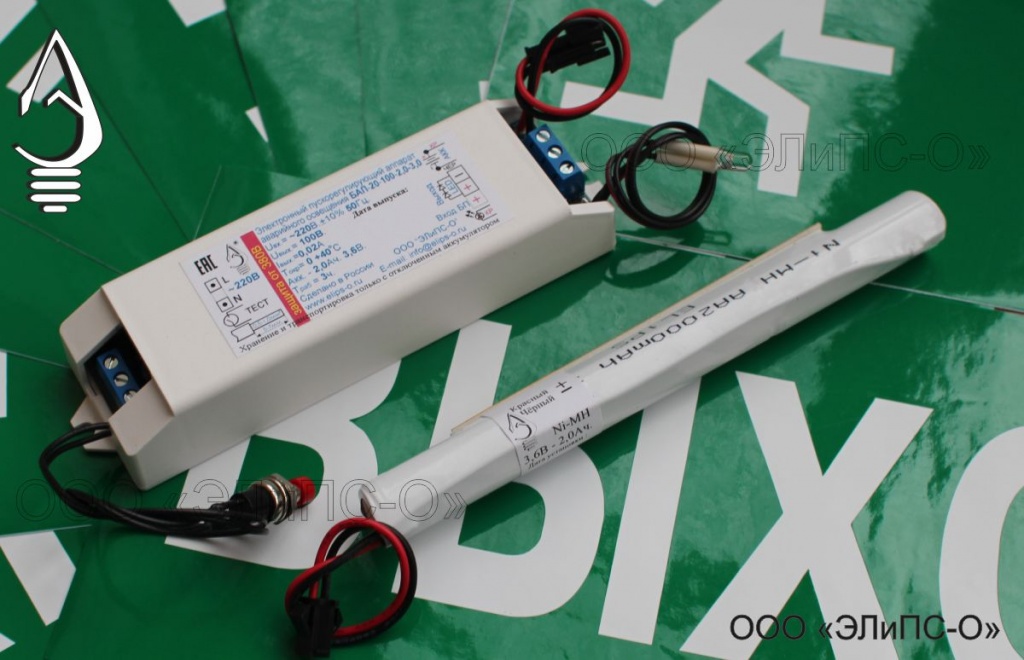

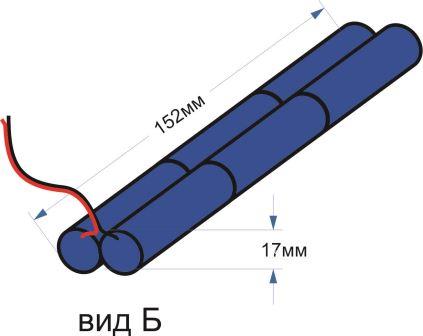

| Размер АКК (мм) | 125×15×15 | 125×30×15 | 125×30×15 |
| Вес БАП с Аккумулятором | 0,15 кг. | 0,2 кг. | 0,25 кг. |
| Гарантия на БАП | 2 года | ||
| Гарантия на аккумуляторе | 4 года | ||
Основная схема включения БАП в режиме аварийного светильника постоянного действия с коммутируемой электросетью (свет выключается) от одной фазы.
Основная схема включения БАП в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается) от разных фаз.
где n — количество подключаемых модулей должно быть меньше <100 или <150 В в зависимости от исполнения.
БАП подстраивается по току и напряжению в зависимости от типа светильника (на производстве, под клиента).
БАП может работать как с Блоком Питания, так и без него.
БАП запитывается от не коммутируемой сети 220 В, согласно ГОСТ Р МЭК 60598.2.22
БАП имеет защиту от 380 В, которая работает в автоматическом режиме.
БАП имеет возможность установки кнопки ТЕСТ для проверки аварийного режима (под заказ)
Не требует высокой квалификации при установке (подключение к клеммной колодке 220 В)
Безопасный светодиодный модуль (в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
Не зависит от срока эксплуатации светильника
Не требует замены ламп (не обслуживаемый)
Неограниченный срок службы
Небольшие вес и размер (аппарата и аккумулятора)
Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
Соответствует ГОСТ Р МЭК 60598.2.22 на аварийное освещение.
 |
|
1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК"
3) Определить какое напряжение на светодиодных модулях (от 20 до 180 В)
4) Какое время работы в аварийном режиме Вам нужно (от 60 до 180 мин) * — возможно больше
Всю информацию отправляйте по почте info@elips-o.ru и ждите ответа.
