Блок аварийного питания повышенной мощности БАПс (супер) до 30Вт

Блок аварийного питания повышенной мощности БАПс (супер) до 30Вт

Под заказ

Категория: Блоки аварийного питания (БАП) и аварийного освещения (БАО)

Артикул: БАПс-200-125-21.6-2,0-1,0(25Вт)

Бренд: ЭЛиПС-О

Цена: ~5172 руб.
БАПc  (Блок аварийного питания супер)  предназначен для установки в светодиодные светильники номинальной мощностью до 300Вт, мощностью в аварийном режиме до 30Вт(5-100%). БАПс- это устройство предназначенное для включения одного или нескольких светодиодных модулей суммарным напряжением на них до 140В. БАПс запитывается от аккумулятора 14,4-24В и предназначенным для обеспечения работы в течении 1 или 3 часов  в случае исчезновения напряжения в сети, для комфортной ориентации, эвакуации из помещения или продолжения работы, пока не возобновят подачу электричества.
*Отправьте нам ваш заказ письмом с помощью кнопки «Купить», и мы свяжемся с вами для уточнения формы оплаты и способа доставки

Документы

ПАСПОРТ БАПс Размер: 311.2 Кб.
инфо письмо по БАП Размер: 418.1 Кб.

Общая информация

Общая информация

БАПс (Блок аварийного питания супер) предназначенный для установки в светодиодные светильники номинальной мощностью lj 300Вт, мощность в аварийном (6-10%) или резервном (25-30%) режиме до 25Вт(6-100% от полной мощности светильника). БАПс- это устройство предназначенное для включения одного (18-35В) или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них до 180В.Поставляется с аккумулятором 14,4В или 24В ёмкостью 1,2Ач-2,0Ач-2,5Ач для обеспечения работы в аварийном режиме 1ч или более со снижением мощности.

Комплект поставки БАПс

  • Аппарат БАПс
  • Аккумулятор 2 или 3  по 7,2В или 1 акк 14,4-24В
 корпус ББАП.jpg akk 14,4 24V.jpg

Расшифровка обозначения для заказа и размеры Блока

Пример : БАПс-160-100-14,4-2,0-1,0 Блок Аварийного Питания мощностью 16Вт для светодиодного светильника до 200Вт с напряжением на светодиодах 100В и током 160мА.,  аккумулятором 2,0Ач. 14,4В на 1 час работы в аварийном режиме.

БАПс устанавливается в светодиодный светильник в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 30-180В. и током от 350-1050мА.

БАПc запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.

БАПc подстраивается по току и напряжению в зависимости от типа светильника.

БАПc может работать, как с Блоком Питания, так и без него.

БАПc запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК 60598.2.22

Преимущества

  • Не требует высокой квалификации при установке (подключение к клеммной колодке 220В)
  • Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
  • Не зависит от срока эксплуатации светильника
  • Не требует замены ламп (не обслуживаемый)
  • Неограниченный срок службы
  • Небольшие вес и размер (аппарата и аккумулятора)
  • Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
  • Соответствует ГОСТ Р МЭК 60598.2.22
  • Гарантия 2 года на блок и 4 года на аккумулятор

Таблица для подбора БАПс на 9Вт для светильников до 120Вт  (по 2 колонке)

Тип прибора Напряжение на
светодиодных модулях, В
Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 1,2 230  БАПс-230-40-14,4-1,2-1,0
3
1,2 100 БАПс-100-40-14,4-1,2-3,0
60
1
1,2
260
БАПс-260-60-14,4-1,2-1,0
3
1,2 100
БАПс-100-60-14,4-1,2-3,0
80
1
1,2 190 БАПс-190-80-14,4-1,2-1,0
2
1,2 80 БАПс-80-80-14,4-1,2-2,0
100
3
1,2 40 БАПс-40-100-14,4-1,2-3,0
125
1
1,2 70 БАПс-70-125-14,4-1,2-1,0
125 2
1,2 40 БАПс-40-125-14,4-1,2-2,0
140
1
1,2 70 БАПс-70-140-14,4-1,2-1,0

Таблица для подбора БАПс на 15Вт для светильников до 200Вт (по 2 колонке)

Тип прибора Напряжение на
светодиодных модулях, В
Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 2,0 380 БАПс-380-40-14,4-2,0-1,0
3
2,0 160 БАПс-160-40-14,4-2,0-3,0
60
1
2,0 260 БАПс-260-60-14,4-2,0-1,0
3
2,0 100 БАПс-100-60-14,4-2,0-3,0
80
1
2,0 190 БАПс-190-80-14,4-2,0-1,0
3
2,0 80 БАПс-80-80-14,4-2,0-3,0
100
1
2,0 160 БАПс-160-100-14,4-2,0-1,0
3
2,0 60 БАПс-60-100-14,4-2,0-3,0
115
1
2,0 130 БАПс-130-115-14,4-2,0-1,0
3
2,0 60 БАПс-60-115-14,4-2,0-3,0
125
1
2,0 120 БАПс-120-125-14,4-2,0-1,0
3
2,0 50 БАПс-50-125-14,4-2,0-3,0
140
1
2,0 110 БАПс-110-140-14,4-2,0-1,0
3 2,0 50 БАПс-50-140-14,4-2,0-3,0

Таблица для подбора БАПс на 19Вт для светильников до 250Вт (по 2 колонке) на 2 и 3 часа

Тип прибора Напряжение на
светодиодных модулях, В
Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
2 2,5 300 БАПс-300-40-14,4-2,5-2,0
3
2,5 200 БАПс-200-40-14,4-2,5-3,0
60
2
2,5 200 БАПс-200-60-14,4-2,5-2,0
3
2,5 130 БАПс-130-60-14,4-2,5-3,0
80
2
2,5 160 БАПс-160-80-14,4-2,5-2,0
3
2,5 100 БАПс-100-80-14,4-2,5-3,0
100
2
2,5 130 БАПс-130-100-14,4-2,5-2,0
3
2,5 80 БАПс-80-100-14,4-2,5-3,0
115
2
2,5 110 БАПс-110-115-14,4-2,5-2,0
3
2,5 70 БАПс-70-115-14,4-2,5-3,0
125  2
2,5 100 БАПс-100-125-14,4-2,5-2,0
3
2,5 60 БАПс-60-125-14,4-2,5-3,0
140
2
2,5 90 БАПс-90-140-14,4-2,5-2,0
3 2,5 50 БАПс-50-140-14,4-2,5-3,0

Таблица для подбора БАПс на 28Вт для светильников до 300Вт (по 2 колонке)

Тип прибора Напряжение на
светодиодных модулях, В
Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
1 2,0 700  БАПс-700-40-24-2,0-1,0
3
2,0 300 БАПс-300-40-24-2,0-3,0
60
1
2,0 460
БАПс-460-60-24-2,0-1,0
3
2,0 200
БАПс-200-60-24-2,0-3,0
80
1
2,0 350 БАПс-350-80-24-2,0-1,0
3
2,0 175 БАПс-150-80-24-2,0-3,0
100
1
2,0 280 БАПс-280-100-24-2,0-1,0
115
1
2,0 250 БАПс-240-115-24-2,0-1,0
125
1
2,0 220 БАПс-220-125-24-2,0-1,0
140
1
2,0 200 БАПс-200-140-24-2,0-1,0

Таблица для подбора БАПс на 29Вт  (по 2 колонке) на 2 и 3 часа

Тип прибора Напряжение на
светодиодных модулях, В
Время, час Аккумулятор, Ач Ток, мА Для заказа
БАПс 40
2 2,5 720  БАПс-510-40-21,6-2,5-2,0
3
2,5 300 БАПс-300-40-21,6-2,5-3,0
60
2
2,5 480
БАПс-340-60-21,6-2,5-2,0
3
2,5 200
БАПс-200-60-21,6-2,5-3,0
80
2
2,5 400 БАПс-250-80-21,6-2,5-2,0
3
2,5 175 БАПс-150-80-21,6-2,5-3,0
100
3
2,5 120 БАПс-120-100-21,6-2,5-3,0
115
2
2,5 250 БАПс-180-115-21,6-2,5-2,0
125
2
2,5 230 БАПс-160-125-21,6-2,5-2,0
140
2
2,5 200 БАПс-140-140-21,6-2,5-2,0

КАК ЗАКАЗАТЬ?

1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК", наши БАПы работают с драйверами и без гальванической развязки, но это опасно для Вас и тех кто будет обслуживать светильники.
3) Определить какое напряжение на светодиодных модулях (от 30 до 180В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * -возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.



Дополнительно к БАП можете приобрести

наклейку на аварийный светильник


В таблице указаны наиболее распространённые напряжения применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.

Технические характеристики БАПс

Наименование БАП БАПс-90-100-14,4-1,2-1,0 БАПс-160-100-14,4-2,0-1,0 БАПс-130-60-14,4-2,5-3,0 БАПс-280-100-24-2,0-1,0
Мощность
светодиодного модуля
(в аварийном режиме)
9 Вт 16 Вт 7,8 Вт 28Вт
Время работы от Аккумулятора 1 ч 1 ч 3 ч 1 ч
Аккумулятор 14,4 В. 1,2 Ач. 14,4 В. 2,0 Ач. 14,4 В. 2,5 Ач. 24 В. 2,0 Ач.
Напряжение сети 220В±10% 50Гц
Диапазон температур 0 - +50°C
Размер ЭПРА (мм) 170×40×30(160 под крепёж)
Размер АКК (мм) 152×30×17(2шт)
  или 152х30х32
152×30×17(2шт)
или 152х30х32
152×30×17(2шт
или 152х30х32
152×30×17(3шт)
или 252х30х32
Вес БАО (ЭПРА+Акк) 0,4 кг 0,4 кг 0,4 кг 0,5 кг
Гарантия на ЭПРА 2 года
Гарантия на АКК 4 года

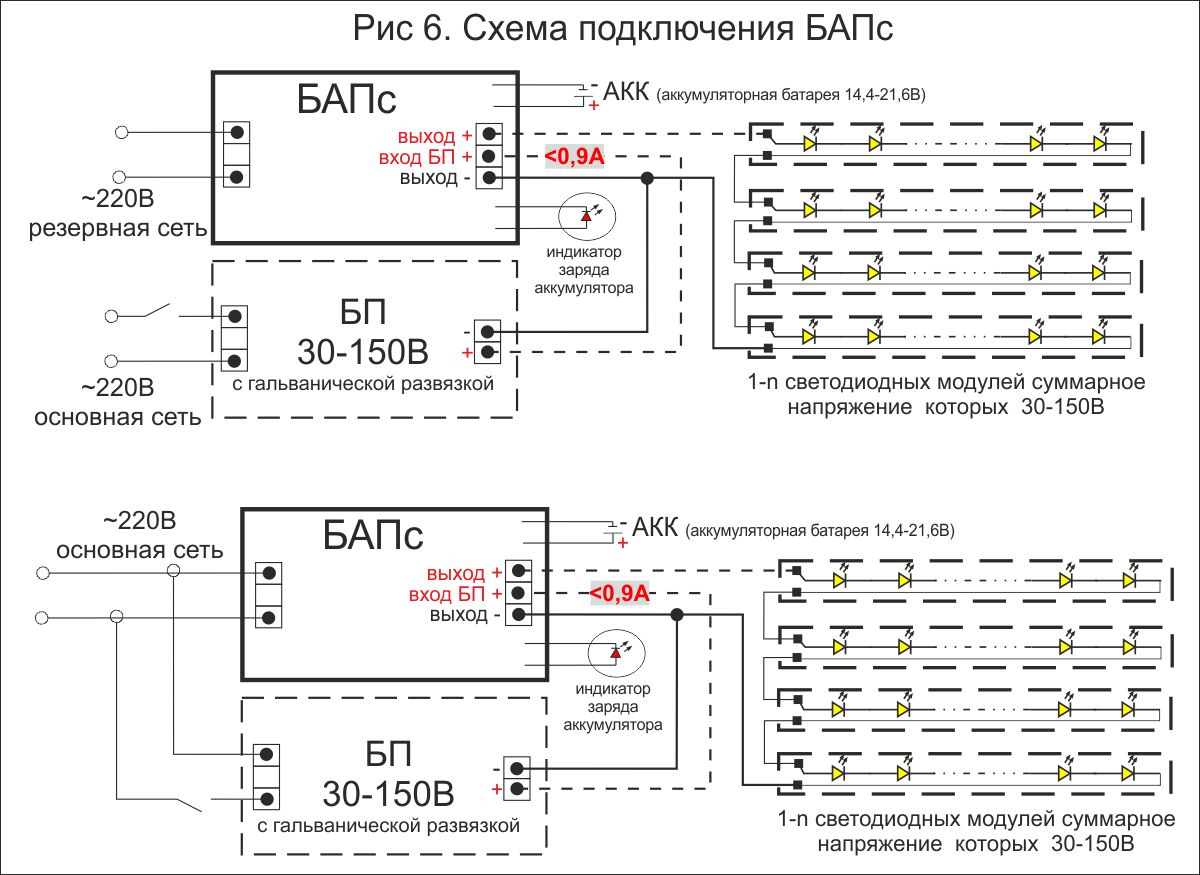

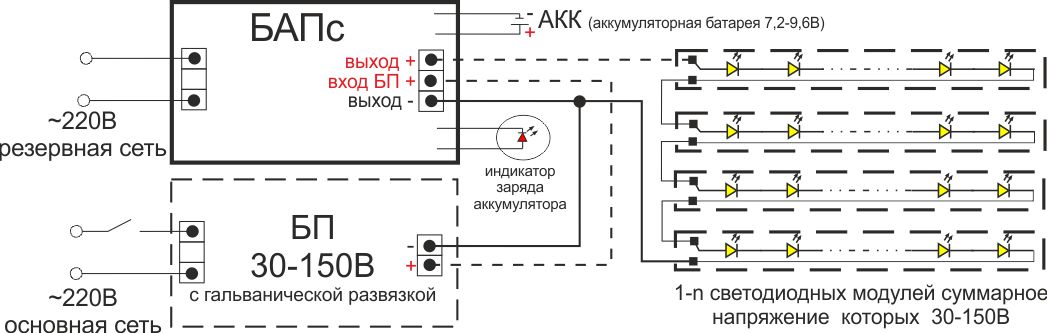

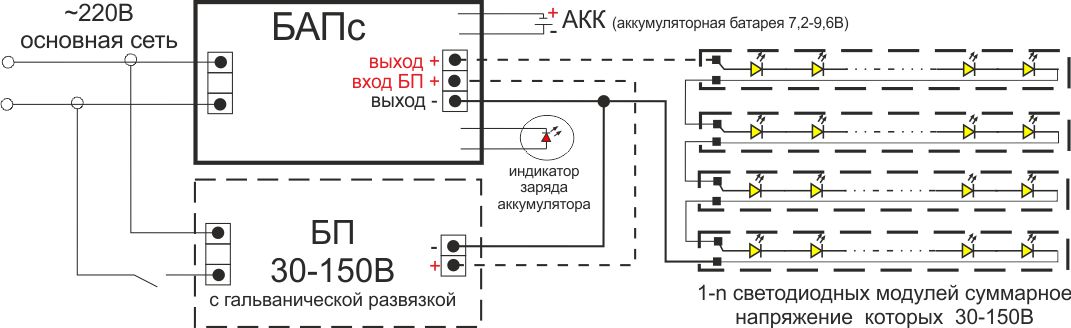

shema BAPs.jpg


Характеристики

АртикулБАПс-200-125-21.6-2,0-1,0(25Вт)
Цена~5172
БрендЭЛиПС-О
НаличиеПод заказ
Габариты, мм135х40х30 без аккумулятора
Тип товараБАП супер
Цвет товарабелый
