Запуск в производство устройства тестирования аварийного освещения

Система дистанционного тестирования для аварийного освещения, входит несколько устройств ТелеПОСТ, ТелеПОСТ+, ТелеТЕСТ позволяющих провести тестирование аварийного освещения в различных помещениях, где установлены аварийные светильники или светильники с БАП имеющие подключение к Телеконтроль.

Блок Управления Аварийными Светильниками предназначен для проведения Функционального теста и управления световыми приборами, поддерживающими функцию Телеконтроль. Управление – это перевод световых приборов из аварийного режима вручную в режим ожидания, когда аварийный режим не нужен, а также перевод световых приборов из Режима ожидания, в Аварийный режим, когда он необходим.

Применяется в электротехнических щитах.
Подключается к аварийной сети питания.
Имеет встроенный аккумулятор.
Имеет индикатор заряда аккумулятора и индикатор ТЕСТ.

Диапазон номинального напряжения питания, В  170÷265
Диапазон номинальной частоты напряжения питания, Гц  50
Номинальная потребляемая мощность, Вт  0,5
Класс защиты от поражения электрическим током II
Коэффициент мощности ≥  0,5
Постоянный электрический ток в диапазоне напряжения, В =184-245
Номинальное питающее сигнала «Включение Функционального теста», В +12
Номинальное напряжение сигнала «Включение Режима ожидания», В -12
Номинальное напряжение сигнала «Выключение Режима ожидания», В +12
Аккумулятор  18650 Li-ion
Характеристики аккумулятора  3,7В 2,2-2,6Ач
Климатическое исполнение УХЛ4
Температура эксплуатации  0  +40
 Степень защиты от пыли и влаги  IP40

  Блок Управления Аварийными Светильниками позволяет подключить до 40 светильников!

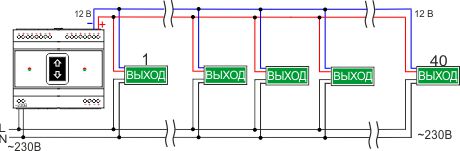

схема основная.jpg
Блок Управления Аварийным Освещением можно дополнить ведомым Блоком Управления Аварийными Светильниками ещё на 40 светильников не увеличивая диаметр проводов ! наращивать можно сколько нужно. Ведомый можно подключать и к устройствам других производителей, совместимо со всеми устройствами управления.

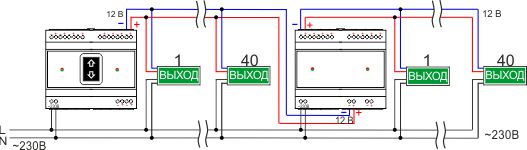

схема расширения.jpg
Ведомым Блок Управления Аварийными Светильниками можно  дополнить модулем для проведения тестирования!

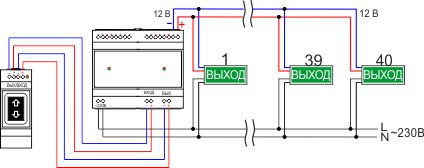

схема расширения доп.jpg

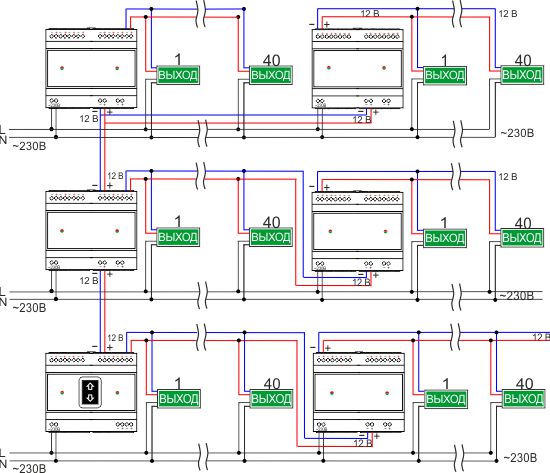

На базе данных устройств Тестирования можно строить различные схемы для подключения аварийных устройств.
Вариант подключения
Одно устройство управляет неограниченным количеством устройств.

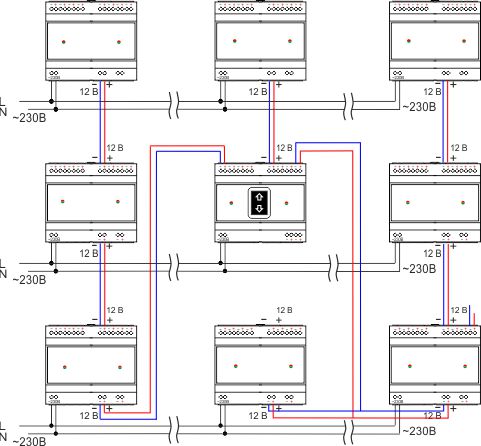

схема доп 2.jpg
