Блок аварийного питания КомбоБАП 2в1
Категория: Блоки аварийного питания (БАП) и Блок Аварийного Освещения
Артикул: КомбоБАП
Бренд: ЭЛиПС-О
КомбоБАП IP65
— это устройство с аккумулятором в одном корпусе, предназначенное для работы светодиодных модулей 12-140В или светодиодной ленты до 5м и напряжением 12, 24, 36, 48В. от аккумулятора 3,6В в светильнике мощностью до 50Вт. так и за пределами светильника за счёт корпуса обеспечивающего защиту от попадания влаги и пыли !Характеристики
Блок аварийного питания КомбоБАП — это устройство с аккумулятором в одном корпусе, предназначенное для работы светодиодной ленты или светодиодного модуля в светильнике от аккумулятора 3,6В. КомбоБАП подключается параллельно светодиодным лентам или модулям как стабилизатор тока, величина которого зависит от времени непрерывной работы в аварийном режиме 1 или 3 часа, а также обеспечивает зарядку за 24 часа и поддержание аккумулятора в течении всего срока эксплуатации( 4 года). КомбоБАП обеспечивает уровень освещенности достаточный для ориентации и эвакуации из помещения. КомбоБАП применяется как со светодиодными лентами до 5м длиной и напряжением 12,24,36,48В, также может использоваться с токовыми светодиодными модулями с напряжением от 9 до 140В., током до 340мА. Есть исполнение IP65 поставляется с разъёмом PG9 IP65, светодиод красный в корпусе БАП, виден на просвет.
Комплект поставки КомбоБАП
Блок питания со встроенным аккумулятором ВАРИАНТ 1
Блок питания со встроенным аккумулятором ВАРИАНТ 2 IP65
Пример расшифровки обозначения для заказа
КомбоБАП-20-100-1.0-1,0: Блок Аварийного Питания для светодиодного светильника с током 20 мА., напряжением на светодиодах до100В и аккумулятором 1000мАч. на 1 час
КомбоБАП подключается к светодиодной ленте или модулю в которой питание светодиодов в светильнике осуществляет блок питания, имеющий гальваническую развязку с напряжением питания светодиодов от 12 до 100В и током от 20-340мА.
КомбоБАП переключение в случае отключения питания сети 220В к аккумулятору происходит в автоматическом режиме, и обеспечивает подзарядку аккумулятора в течении 24 часов, обеспечивая его работоспособность.
КомбоБАП подстраивается по току и напряжению в зависимости от типа ленты или модуля.
КомбоБАП может работать, как с Блоком Питания, так и без него.
КомбоБАП запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК
Таблица для подбора КомбоБАП
| Тип прибора | Напряжение, В | Время, час | Аккумулятор | Ток, мА | Для заказа |
|---|---|---|---|---|---|
| КомбоБАП | 12(9-18) | 1,0 | 0,8 | 150 | БАП-150-12-0,8-1,0 |
| 2,0 | 0,8 | 100 | БАП-100-12-0,8-2,0 | ||
| 3,0 |
0,8 |
60 |
БАП-60-12-0,8-3,0 | ||
| 24(18-28) | 1,0 |
0,8 |
75 | БАП-75-24-0,8-1,0 | |
| 2,0 |
0,8 |
50 |
БАП-50-24-0,8-2,0 | ||
|
3,0 |
0,8 |
30 | БАП-30-24-0,8-2,0 | ||
|
КомбоБАП IP65 |
40 |
1,0 |
1,0 |
40 |
БАП-40-40-1,0-1,0 |
| 3,0 | 2,0 | 40 | БАП-20-40-2,0-3,0 | ||
| 70 |
1,0 |
1,0 |
30 |
БАП-30-70-1,0-1,0 | |
| 3,0 | 2,0 | 30 | БАП-30-70-2,0-3,0 | ||
| 100 | 1,0 | 1,0 | 20 | БАП-20-100-1,0-1,0 | |
| 3,0 | 2,0 | 20 |
БАП-20-100-2,0-3,0 |
В таблице указаны наиболее распространённые напряжения применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.
Технические характеристики КомбоБАП и светодиодных модулей
<
| Наименование КомбоБАП | КомбоБАП-150-12-0,8-1,0 | КомбоБАП-20-100-1,0-1,0 | КомбоБАП-20-100-2.0-3,0 |
|---|---|---|---|
| Мощность Led модуля (в аварийном режиме) | 1,8Вт | 2,0Вт | 2,0Вт |
| Ток выхода (в аварийном режиме) | 150мА. | 20мА. | 20мА. |
| Напряжение выхода (в аварийном режиме) | 9-14В. | 50-100В. | 50-100В. |
| Время работы от Аккумулятора | 1ч. | 1ч. | 1ч. |
| Аккумулятор | 3,6В. 0.8Ач | 3,6В. 1.0Ач | 3,6В. 2.0Ач |
| Напряжение сети | 220В±10% 50Гц | 220В±10% 50Гц | 220В±10% 50Гц |
| Диапазон температур | 0-+40°C | 0-+40°C | 0-+40°C |

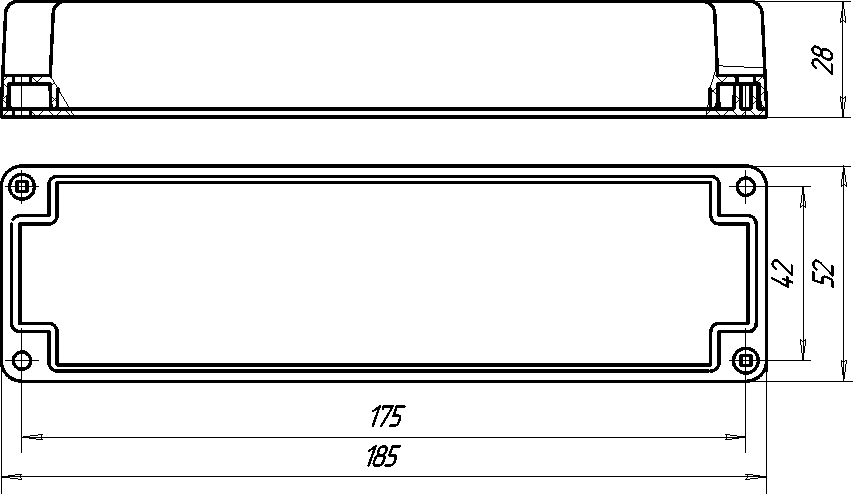

| Размер ЭПРА (мм) | 145х40х30 | 185х52х28 | 185х52х28 |

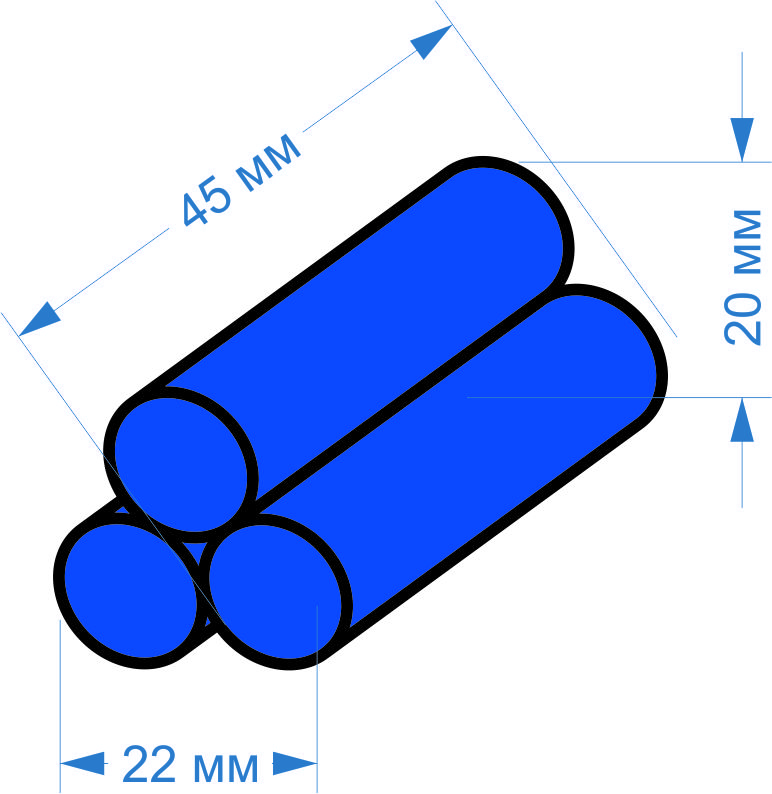

| Размер АКК (мм) |
|
|
|
| Вес БАО (ЭПРА+Акк) | 0,1 кг | 0,1 кг | 0.1 кг |
| Гарантия | 2 года | 2 года | 2 года |
|
|
|
|

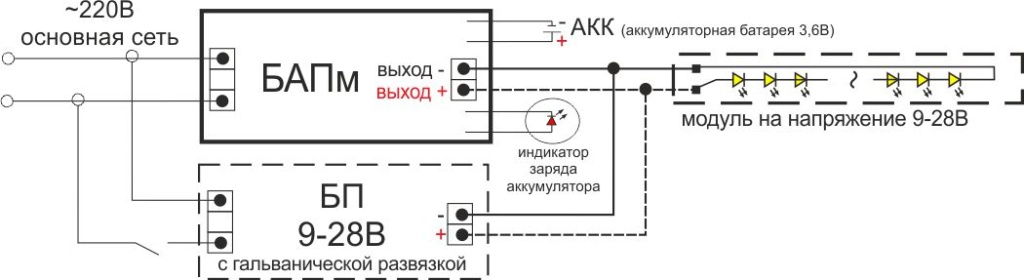

Основная схема включения КомбоБАП в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается)
Схема подключения к светодиодному светильнику в режиме не постоянного действия
* — допускается замена аккумулятора без изменения Электронного блока
Не требует высокой квалификации при установке (подключение к клеммной колодке 220 В)
Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
Не зависит от срока эксплуатации ленты
Не требует замены ламп
Небольшие вес и размер (аппарата и аккумулятора)
Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
Соответствует ГОСТ Р МЭК
|
|
1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК"
3) Определить какое напряжение на светодиодных модулях (от 5 до 30В)
4) Какое время работы в аварийном режиме Вам нужно ( от 0,5 до 1ч) * — возможно больше
