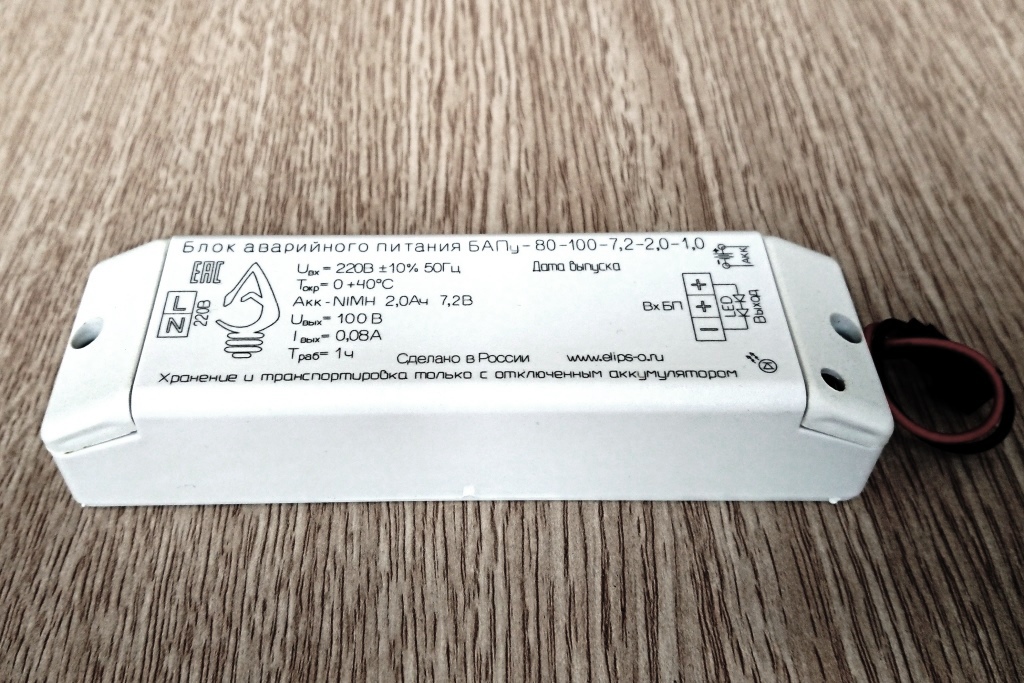

Блок аварийного питания БАПу (улучшенный)
Категория: Блоки аварийного питания (БАП) и Блок Аварийного Освещения
Артикул: БАПу
Бренд: ЭЛиПС-О
Документы
Характеристики
БАПу (Блок аварийного питания улучшенный) предназначен для установки в светодиодные светильники номинальной мощностью до 100 Вт, мощностью в аварийном или резервном режиме до 10 Вт (6-100%). БАПу — это устройство, предназначенное для включения одного или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них до 200 В. Поставляется с аккумулятором 7,2 В ёмкостью 2,0 А·ч (8 Вт) и 7,4 В 2,6 А·ч (10 Вт) для обеспечения работы в аварийном режиме 1 ч или более со снижением мощности. Дополнительно может комплектоваться выносным индикатором заряда на проводе и кнопкой ТЕСТ на проводе.
Осуществляем подбор БАП для светильников и можем изменять характеристики по ТЗ заказчика.
Комплект поставки БАПу
Аппарат
Аккумулятор 7,2 В или 7,4 В
Светодиод на проводе 30 см или более (доп. функция)
Кнопка ТЕСТ на проводе (доп. функция)
Расшифровка обозначения для заказа
Пример: БАПу-30-100-7,2-2,0-3,0 Блок Аварийного Питания для светодиодного светильника с током 30 мА, напряжением на светодиодах 50-100 В и аккумулятором 2,0 А·ч 7,2 В на 3 часа.
БАПу ставится в светодиодный светильник, в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 18-200 В и током от 20-200 мА.
БАПу запитывает светодиоды током от аккумулятора в случае отключения питания сети 220 В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.
БАПу настраивается по току в зависимости от напряжения на светодиодах в светильнике.
БАПу может работать как с Блоком Питания, так и без него.
БАПу запитывается от не коммутируемой сети 220 В±10%, согласно ГОСТ Р МЭК.
Таблица для подбора БАПу с аккумулятором 2,0 А·ч до 8 Вт
Выберите напряжение в драйвере на Ваших светодиодных модулях (от 20 до 200 В)
Выберите время работы в аварийном режиме (1 или 3) часа
| Тип прибора | Максимальное Напряжение, В |
Время, час | Ток, мА | Для заказа |
|---|---|---|---|---|
| БАПу | 40(20-40) | 1 | 200 | БАПу-200-40-7,2-2,0-1,0 |
| 3 | 90 | БАПу-90-40-7,2-2,0-3,0 | ||
| 60(40-60) | 1 | 130 | БАПу-130-60-7,2-2,0-1,0 | |
| 3 | 60 | БАПу-60-60-7,2-2,0-3,0 | ||
| 80(60-80) | 1 | 100 | БАПу-100-80-7,2-2,0-1,0 | |
| 3 | 40 | БАПу-40-80-7,2-2,0-3,0 | ||
| 100(80-100) | 1 | 80 | БАПу-80-100-7,2-2,0-1,0 | |
| 3 | 30 | БАПу-30-100-7,2-2,0-3,0 | ||
| 125(100-125) | 1 | 60 | БАПу-60-125-7,2-2,0-1,0 | |
| 3 | 30 | БАПу-30-125-7,2-2,0-3,0 | ||
| 140(120-140) | 1 | 50 | БАПу-50-140-7,2-2,0-1,0 | |
| 3 | 20 | БАПу-20-140-7,2-2,0-3,0 | ||
| 180(160-200) | 1 | 40 | БАПу-40-200-7,2-2,0-1,0 | |
| 2 | 30 | БАПу-30-200-7,2-2,0-2,0 |
В таблице указаны наиболее распространённые напряжения, применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.
Технические характеристики БАПу
| Наименование БАП | БАПу-30-100-7,2-2,0-3,0 | БАПу-100-100-7,4-2,6-1,0 | |
|---|---|---|---|
| Мощность светодиодного модуля (в аварийном режиме) | 3 Вт | 10 Вт | |
| Ток выхода (в аварийном режиме) | 30 мА. | 100 мА. | |
| Напряжение выхода (в аварийном режиме) | 70-100 В. | 70-100 В. | |
| Время работы от Аккумулятора | 3 ч. | 1 ч. | |

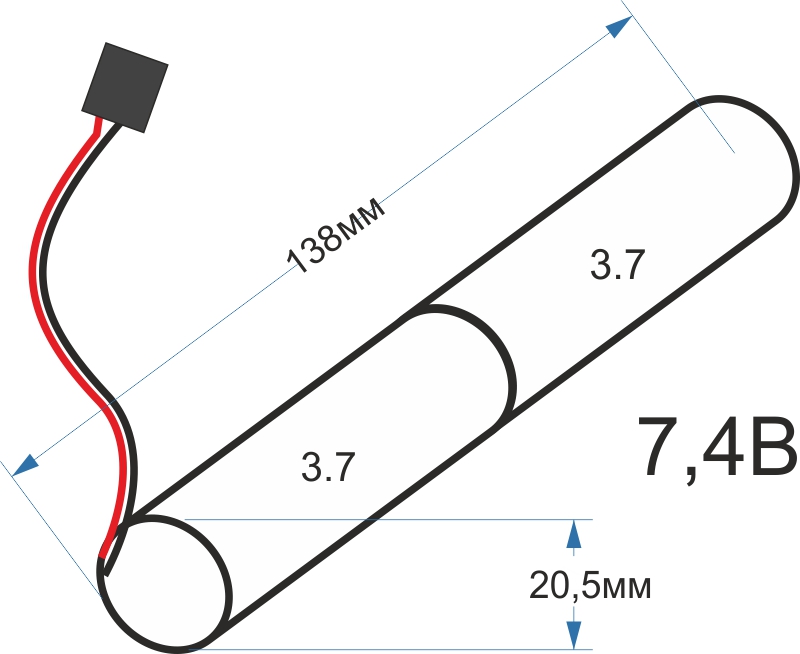

| Аккумулятор | 7,2 В; 2,0 А·ч. | 7,4 В; 2,6 А·ч. | |
| Напряжение сети | 220 В±10% 50 Гц; | ||
| Диапазон температур | 0 - +40°C; | ||

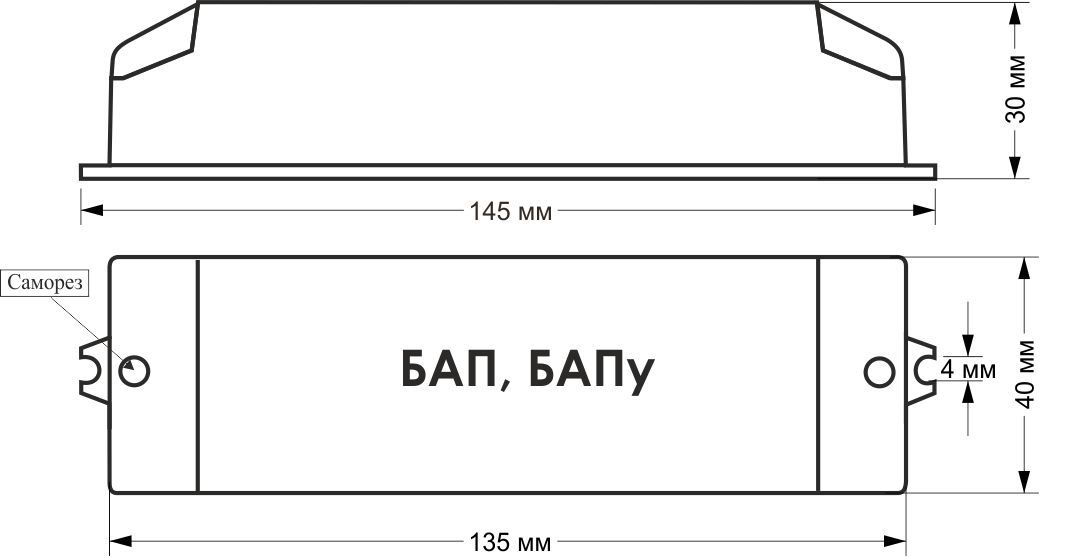

| Размер ЭПРА (мм) | 135×40×30; | ||

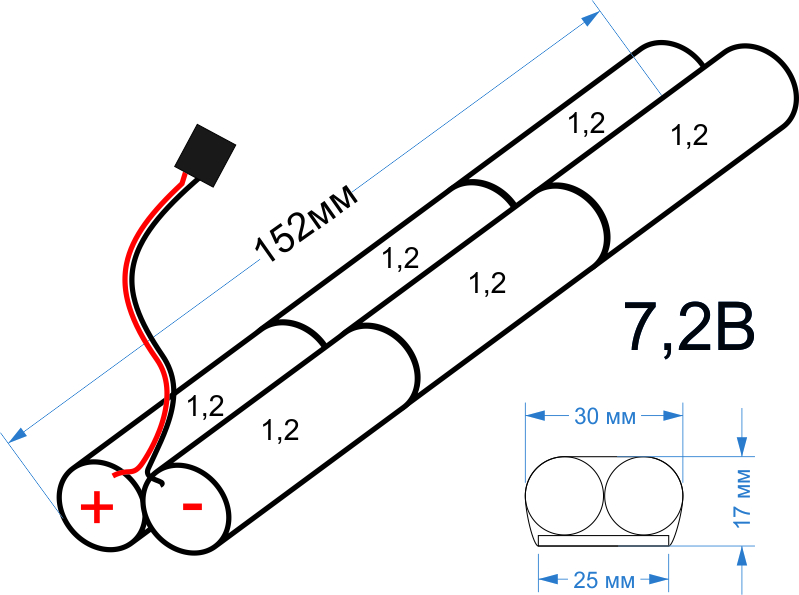

| Размер АКК (мм) | 152×32×17; 70×20×19 | ||
| Вес БАПу (ЭПРА+Акк) | 0,35 кг | ||
| Гарантия на БАП | 2 года | ||
| Срок эксплуатации БАПу | 10 лет | ||

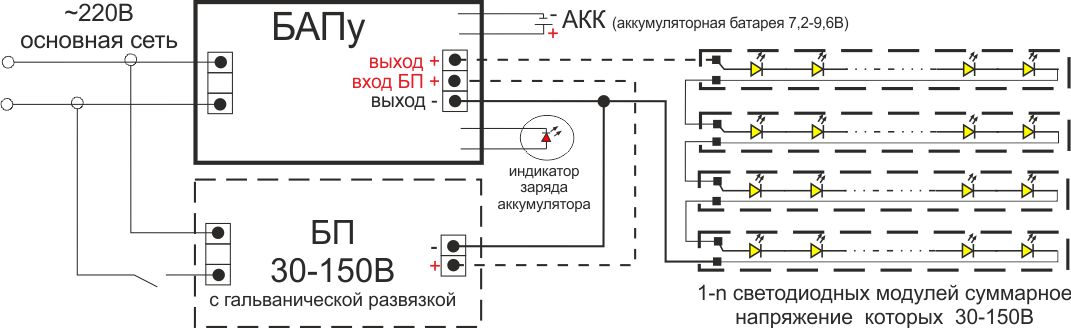

Схема подключения БАПу к светодиодному светильнику в режиме постоянного действия (упрощённая)

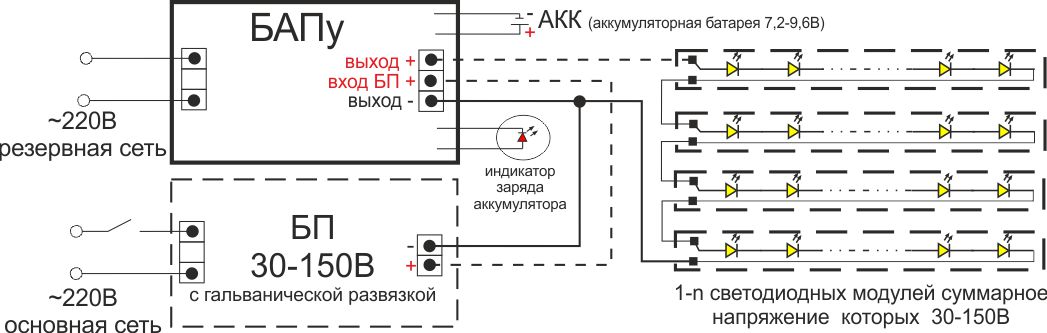

Схема подключения БАПу в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается)
Стабильный ток в течение заданного времени работы 1 или 3 часа.
Не требует высокой квалификации при установке (подключение к клеммной колодке 220 В)
В аппарате есть гальваническая развязка "требование к аварийному освещению по ГОСТ Р МЭК 60598-2-22-2012"
Не зависит от срока эксплуатации светильника
Неограниченный срок службы (замена аккумулятора каждые 4 года. ГОСТ)
Небольшие вес и размер (аппарата и аккумулятора)
Имеет встроенный индикатор заряда аккумулятора (выносной на проводе 30 см и более под заказ)
Соответствует ГОСТ Р МЭК 60598-2-22-2012
1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК"
3) Определить какое напряжение на светодиодных модулях (от 20 до 200 В)
4) Какое время работы в аварийном режиме Вам нужно (от 1 до 3 ч) * — возможно больше
