Блок аварийного питания БАПт (тонкий)
Категория: Блоки аварийного питания (БАП) и Блок Аварийного Освещения
Артикул: БАПт-20-100-2,0-3,0
Бренд: ЭЛиПС-О
Видео проверка работы БАПт на 1 час.
Документы
Характеристики

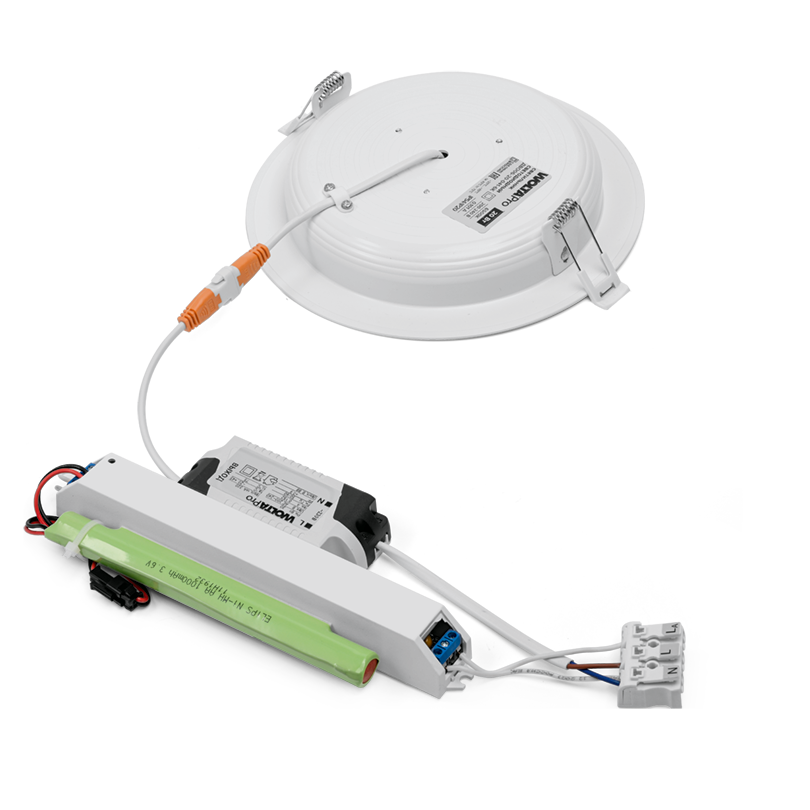

БАПт (Блок аварийного питания тонкий) предназначен для установки в светодиодные светильники номинальной мощностью до 40 Вт, мощностью в аварийном режиме до 3 Вт (5-10%). Если светильник больше 40 Вт, то Вам подойдёт БАПу или более мощный БАПс, если у Вас нет возможности подключения к выходу блока питания, то Вам подойдёт ББАП. БАПт — это устройство для включения одного или нескольких светодиодных модулей, параллельно или последовательно соединённых, суммарным напряжением на них до 140 В. От 140 до 200 В мы изготавливаем БАПу и БАПс.

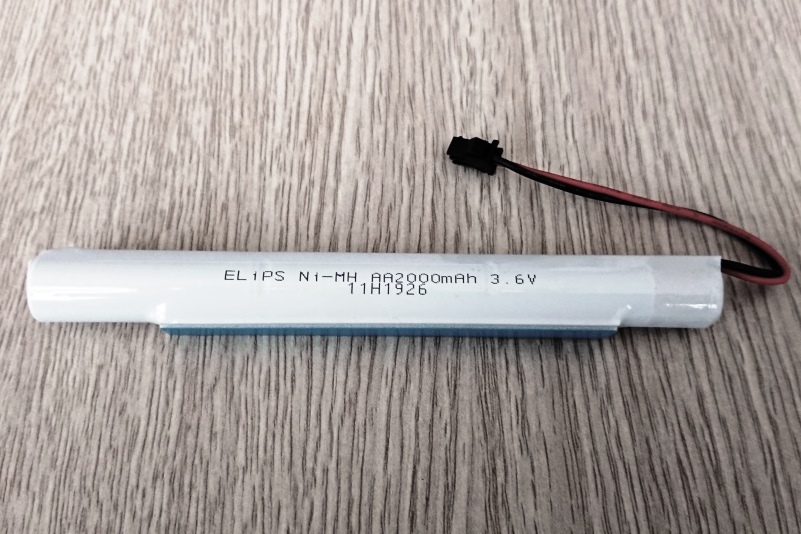

Поставляется с аккумулятором 3,6 В (Li-ion 3,7 В) ёмкостью 800, 1000, 2000, 2600 мА·ч для обеспечения работы в аварийном режиме 1 или 3 часа и более со снижением мощности.
Пример: БАПт-20-100-2,0-3,0: Блок Аварийного Питания для светодиодного светильника с током 20 мА, напряжением на светодиодах 60-100 В и аккумулятором 2000 мА·ч на 180 минут.
БАПт устанавливается в светодиодный светильник, в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 10-140 В и током от 100-950 мА.
БАПт запитывает светодиоды током от аккумулятора через разъём (согласно ГОСТ) в случае отключения питания сети 220 В в автоматическом режиме, и обеспечивает подзарядку аккумулятора в течение 24 часов (согласно ГОСТ), обеспечивая его работоспособность.
БАПт подстраивается по току и напряжению в зависимости от типа светильника (не требует дополнительной настройки).
БАПт может работать как с Блоком Питания, так и без него (непостоянный режим).
БАПт запитывается от не коммутируемой сети 220 В, согласно ГОСТ Р МЭК 60598-2-22-2012.
Включается только после подключения к сети 220 В.
Имеет отдельный вход для подключения блока питания ВходБП +.

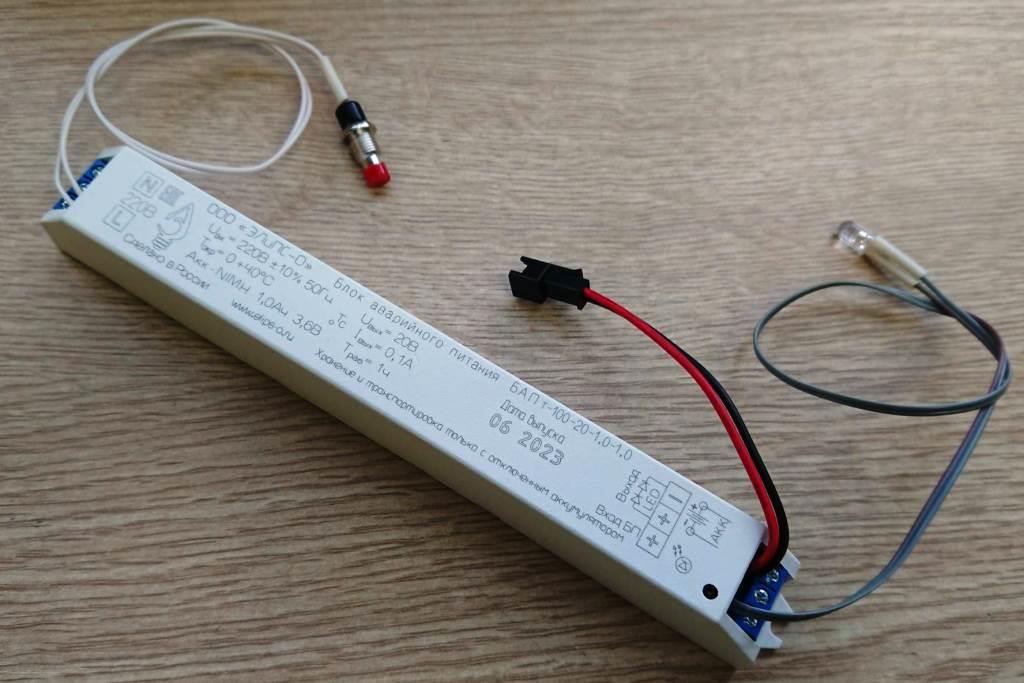

Кнопка ТЕСТ, для проверки работы аварийного режима (под заказ).
Таблица для подбора БАПт
Выберите напряжение на светодиодных модулях (от 20 до 140 В)
Выберите время работы в аварийном режиме 1 или 3 часа (60 или 180 минут)
| Тип прибора | Напряжение, В | Время, час | Аккумулятор, Ач | Ток, мА | Для заказа |
|---|---|---|---|---|---|
| БАПт | 20(15-20) | 1 | 1,0 | 100 | БАПт-100-20-1,0-1,0 |
| 3 | 2,0 | 100 | БАПт-100-20-2,0-3,0 | ||
| 40(20-40) | 1 | 1,0 | 40 | БАПт-40-40-1,0-1,0 | |
| 3 | 2,0 | 40 | БАПт-40-40-2,0-3,0 | ||
| 70(50-70) | 1 | 1,0 | 30 | БАПт-30-70-1,0-1,0 | |
| 3 | 2,0 | 30 | БАПт-30-70-2,0-3,0 | ||
| 100(70-100) | 1 | 1,0 | 20 | БАПт-20-100-1,0-1,0 | |
| 3 | 2,0 | 20 | БАПт-20-100-2,0-3,0 | ||
| 1 | 2,0 | 30 | БАПт-30-100-2,0-1,0 | ||
| 115(100-115) | 2 | 2,0 | 20 | БАПт-20-115-2,0-2,0 | |
| 125(100-125) | 2 | 2,0 | 20 | БАПт-20-125-2,0-2,0 | |
| 140(100-140) | 1 | 2,0 | 20 | БАПт-20-140-2,0-1,0 |
Технические характеристики самых популярных БАПт
| Наименование БАПт | БАПт-20-100-1,0-1,0 | БАПт-30-70-2,0-3,0 | БАПт-40-40-1,0-1,0 | БАПт-30-100-2,0-1,0 |
|---|---|---|---|---|
| Мощность светодиодного модуля (в аварийном режиме) | 2 Вт. | 2,1 Вт. | 1,6 Вт. | 3 Вт. |
| Ток выхода (в аварийном режиме) | 20 мА. | 30 мА. | 40 мА. | 30 мА. |
| Напряжение выхода (в аварийном режиме) | 70-100 В. | 50-70 В. | 20-40 В. | 70-100 В. |
| Время работы от Аккумулятора | 60 | 180 | 60 | 60 |
| Аккумулятор | 3,6 В. 1000 мА·ч. | 3,6 В. 2000 мА·ч. | 3,6 В. 1000 мА·ч. | 3,6 В. 2000 мА·ч. |
| Напряжение сети | 220 В±10% 50 Гц. | 220 В±10% 50 Гц. | 220 В±10% 50 Гц. | 220 В±10% 50 Гц. |
| Диапазон температур | 0±40°C | 0±40°C | 0±40°C | 0±40°C |
| Размер БАП (мм) | 195×24×24 | 195×24×24 | 195×24×24 | 195×24×24 |
| Размер АКК (мм) | 125×15×15 | 125×20×20 | 125×20×20 | |
| Вес БАП с Аккумулятором | 0,15 кг | 0,15 кг | 0,15 кг | 0,15 кг |
| Гарантия на БАП | 2 года | |||
| Срок службы аккумуляторов | 4 года | |||
Основная схема включения БАПт в режиме аварийного светильника постоянного действия с коммутируемой электросетью (свет выключается) от одной фазы.
Основная схема включения БАПт в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается) от разных фаз.
где n — количество подключаемых модулей должно быть меньше <100 или <150 В в зависимости от исполнения.
Тонкий корпус размер 195×24×24 мм
Не требует высокой квалификации при установке (подключение к клеммной колодке 220 В)
Безопасный светодиодный модуль (в БАПт есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК 60598-2-22-2012"
Не зависит от срока эксплуатации светильника
Не требует замены ламп (не обслуживаемый)
Небольшие вес и размер (аппарата и аккумулятора)

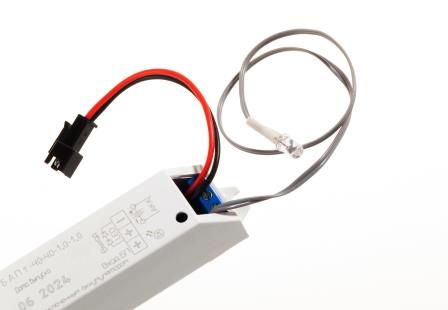

Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
Установка кнопки ТЕСТ (выносная на проводе под заказ)
Соответствует ГОСТ Р МЭК 60598-2-22-2012
 |
|
1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка? "требование к аварийному освещению по ГОСТ Р МЭК"
3) Определить какое напряжение на светодиодных модулях (от 20 до 140 В)
4) Какое время работы в аварийном режиме Вам нужно (от 60 до 180 минут) * — возможно больше
