Блок аварийного питания БАПс с аккумулятором NIMH
Категория: Блоки аварийного питания (БАП) и Блок Аварийного Освещения
Артикул: смотри таблицу ниже
Бренд: ЭЛиПС-О
Документы
Характеристики
БАПс (Блок аварийного питания супер) предназначенный для установки в светодиодные светильники номинальной мощностью до 300Вт, мощность в аварийном (6-10%) или резервном (25-30%) режиме до 25Вт(6-100% от полной мощности светильника). БАПс- это устройство предназначенное для включения одного (18-35В) или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них от 30 до 180В.Поставляется с аккумулятором 14,4В или 24В ёмкостью 2,0Ач для обеспечения работы в аварийном режиме 1ч или более со снижением мощности.

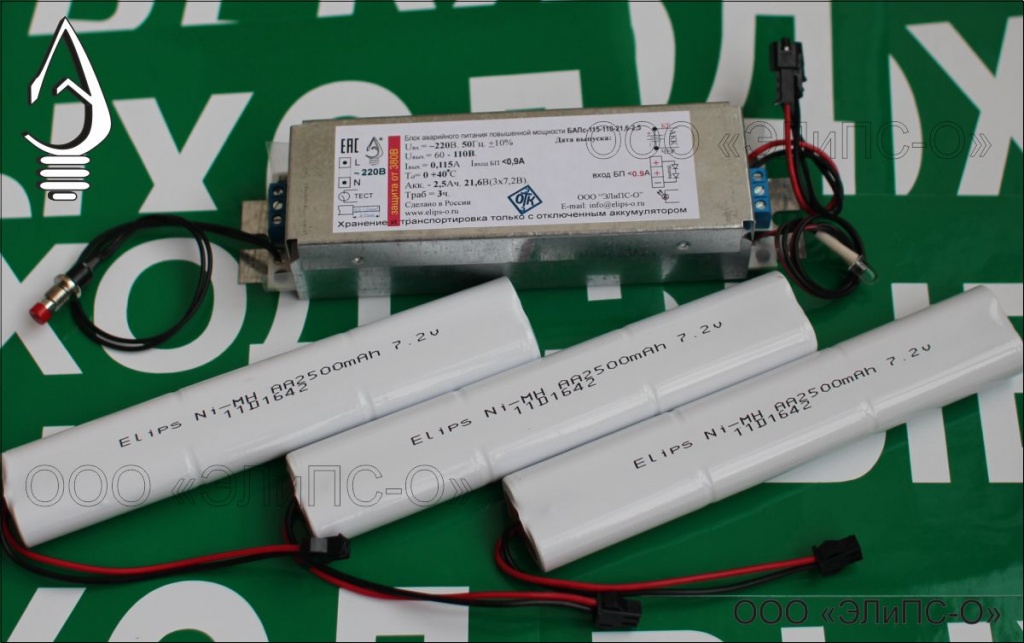

Комплект поставки БАПс

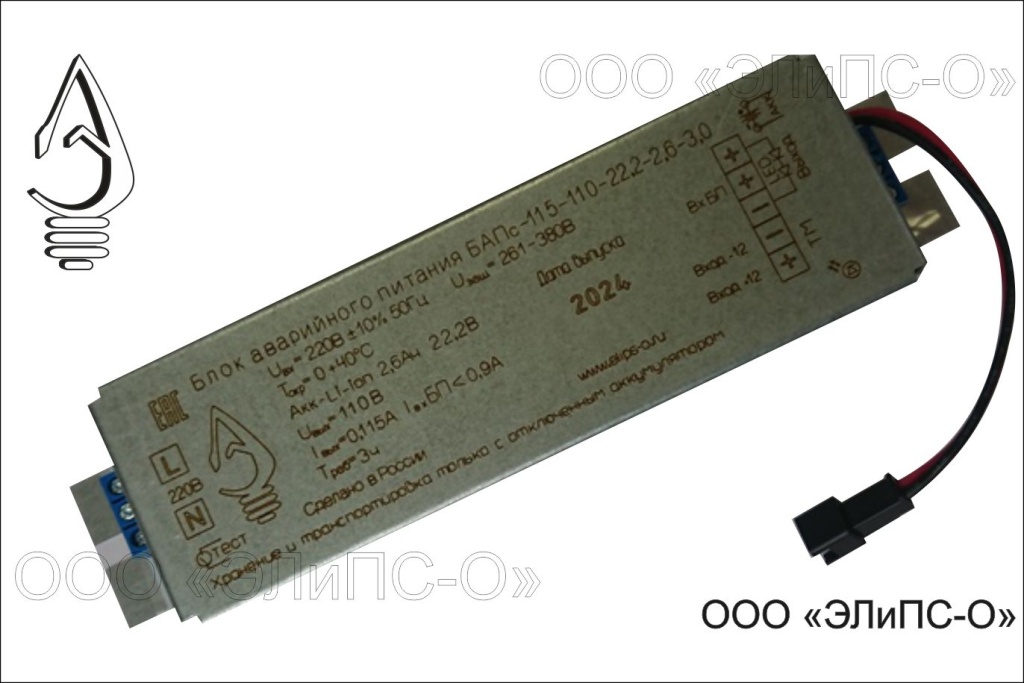

Аппарат БАПс

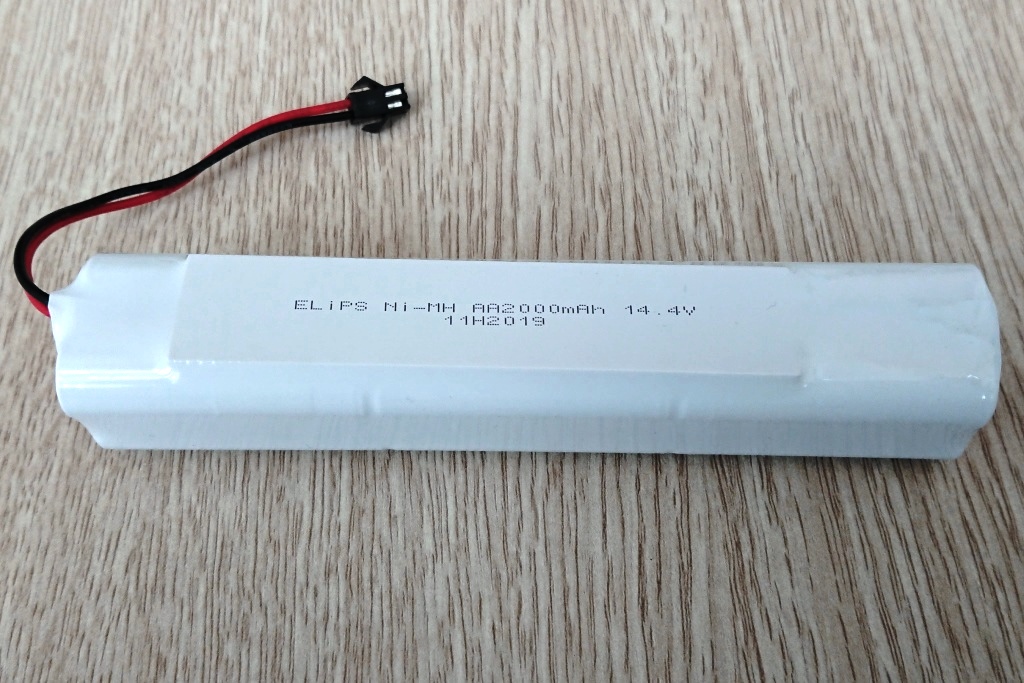

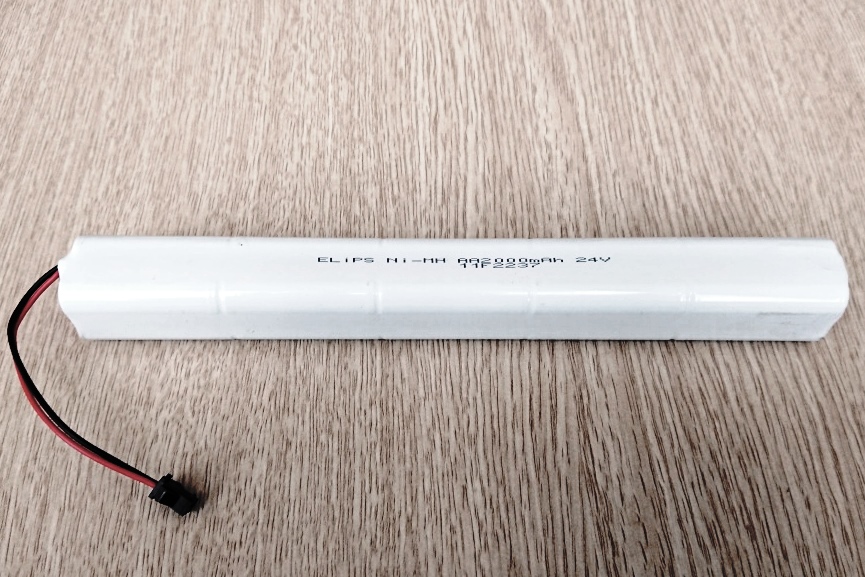

Аккумулятор 14,4В или 24В
Расшифровка обозначения для заказа и размеры Блока
Пример : БАПс-160-100-14,4-2,0-1,0 Блок Аварийного Питания мощностью 16Вт для светодиодного светильника до 200Вт с напряжением на светодиодах 100В и током 160мА., аккумулятором 2,0Ач. 14,4В на 1 час работы в аварийном режиме.
БАПс устанавливается в светодиодный светильник в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 30-180В. и током от 350-1050мА.
БАПc запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.
БАПc подстраивается по току и напряжению в зависимости от типа светильника.
БАПc может работать, как с Блоком Питания, так и без него.
БАПc запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК 60598.2.22
Таблица для подбора БАПс на 15Вт для светильников до 200Вт (по 2 колонке)
| Тип прибора | Напряжение на светодиодных модулях, В |
Время, час | Аккумулятор, Ач | Ток, мА | Для заказа |
|---|---|---|---|---|---|
| БАПс | 40 |
1 | 2,0 | 380 | БАПс-380-40-14,4-2,0-1,0 |
| 3 |
2,0 | 160 | БАПс-160-40-14,4-2,0-3,0 |
||
| 60 |
1 |
2,0 | 260 | БАПс-260-60-14,4-2,0-1,0 |
|
| 3 |
2,0 | 100 | БАПс-100-60-14,4-2,0-3,0 |
||
| 80 |
1 |
2,0 | 190 | БАПс-190-80-14,4-2,0-1,0 |
|
| 3 |
2,0 | 80 | БАПс-80-80-14,4-2,0-3,0 | ||
| 100 |
1 |
2,0 | 160 | БАПс-160-100-14,4-2,0-1,0 | |
| 3 |
2,0 | 60 | БАПс-60-100-14,4-2,0-3,0 | ||
| 115 |
1 |
2,0 | 130 | БАПс-130-115-14,4-2,0-1,0 | |
| 3 |
2,0 | 60 | БАПс-60-115-14,4-2,0-3,0 |
||
| 125 |
1 |
2,0 | 120 | БАПс-120-125-14,4-2,0-1,0 |
|
| 3 |
2,0 | 50 | БАПс-50-125-14,4-2,0-3,0 | ||
| 140 |
1 |
2,0 | 110 | БАПс-110-140-14,4-2,0-1,0 | |
| 3 | 2,0 | 50 | БАПс-50-140-14,4-2,0-3,0 |
Таблица для подбора БАПс на 28Вт для светильников до 300Вт (по 2 колонке)
| Тип прибора | Напряжение на светодиодных модулях, В |
Время, час | Аккумулятор, Ач | Ток, мА | Для заказа |
|---|---|---|---|---|---|
| БАПс | 40 |
1 | 2,0 | 700 | БАПс-700-40-24-2,0-1,0 |
| 3 |
2,0 | 300 | БАПс-300-40-24-2,0-3,0 |
||
| 60 |
1 |
2,0 | 460 |
БАПс-460-60-24-2,0-1,0 |
|
| 3 |
2,0 | 200 |
БАПс-200-60-24-2,0-3,0 |
||
| 80 |
1 |
2,0 | 350 | БАПс-350-80-24-2,0-1,0 |
|
| 3 |
2,0 | 175 | БАПс-150-80-24-2,0-3,0 | ||
| 100 |
1 |
2,0 | 280 | БАПс-280-100-24-2,0-1,0 | |
| 115 |
1 |
2,0 | 250 | БАПс-240-115-24-2,0-1,0 | |
| 125 |
1 |
2,0 | 220 | БАПс-220-125-24-2,0-1,0 | |
| 140 |
1 |
2,0 | 200 | БАПс-200-140-24-2,0-1,0 |
Технические характеристики БАПс
| Наименование БАП | БАПс-60-100-14,4-2,0-3,0 | БАПс-160-100-14,4-2,0-1,0 | БАПс-120-100-24-2,0-1,0 |
БАПс-280-100-24-2,0-1,0 |
|---|---|---|---|---|
| Мощность светодиодного модуля (в аварийном режиме) |
6 Вт | 16 Вт | 12Вт | 28Вт |
| Время работы от Аккумулятора | 3 ч | 1 ч | 3 ч | 1 ч |
| Аккумулятор | 14,4 В. 2,0 Ач. | 14,4 В. 2,0 Ач. | 24 В. 2,0 Ач. | 24 В. 2,0 Ач. |
| Напряжение сети | 220В±10% 50Гц | |||
| Диапазон температур | 0 - +40°C | |||
| Размер ЭПРА (мм) | 170×40×30(160 под крепёж) |
|||

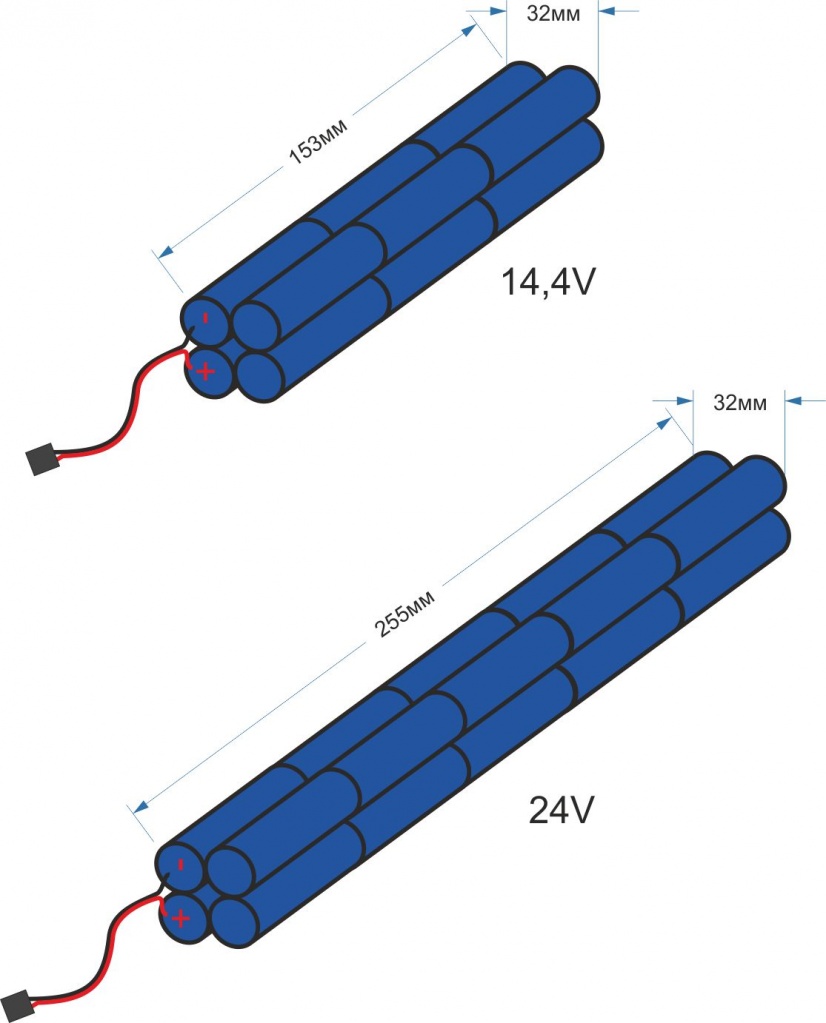

| Размер АКК (мм) | 152х30х32 |
152х30х32 | 152х30х32 |
252х30х32 |
| Вес БАО (ЭПРА+Акк) | 0,4 кг | 0,4 кг | 0,4 кг | 0,5 кг |
| Гарантия | 2 года | |||
Не требует высокой квалификации при установке (подключение к клеммной колодке 220В)
Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
Не зависит от срока эксплуатации светильника
Не требует замены ламп (не обслуживаемый)
Неограниченный срок службы
Небольшие вес и размер (аппарата и аккумулятора)
Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
Соответствует ГОСТ Р МЭК 60598.2.22
1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК"
3) Определить какое напряжение на светодиодных модулях (от 30 до 180В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * -возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.
 |
Дополнительно к БАП можете приобрести |
В таблице указаны наиболее распространённые напряжения применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.
