Блок аварийного питания БАПм (мини) до 4Вт

Блок аварийного питания БАПм (мини) до 4Вт

В наличии

Категория: Блоки аварийного питания (БАП) и освещения (БАО)

Артикул: смотри таблицу ниже

Бренд: ЭЛиПС-О

Область применения:  для светодиодных лент 5м, для светильников даунлайт (downlight) до 80В, и любых других светодиодных модулей с напряжением 3 - 80В. Также эконом вариант для подключения 1 модуля в светильнике напряжением от 9 до 80В.
*Отправьте нам ваш заказ письмом с помощью кнопки «Купить», и мы свяжемся с вами для уточнения формы оплаты и способа доставки

Документы

ПАСПОРТ БАПм Размер: 349.3 Кб.
ПАСПОРТ БАПм на 12В Размер: 301.2 Кб.
ПАСПОРТ БАПм на 24В Размер: 301.7 Кб.
ПАСПОРТ БАПм на 36В Размер: 301.1 Кб.
ДЕКЛАРАЦИЯ БАП 2021г Размер: 275.9 Кб.
Сертификат БАП 2021 год Размер: 1100.3 Кб.

Общая информация

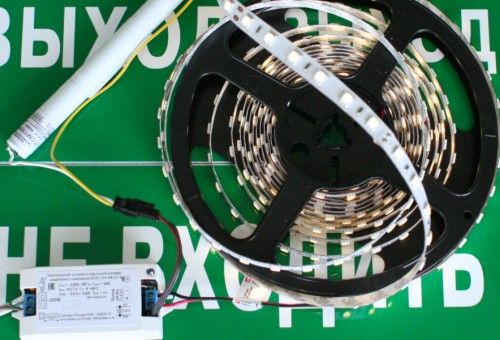

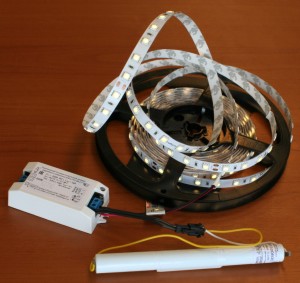

Блок аварийного питания БАПмини — это устройство предназначенное для работы светодиодной ленты или модуля от аккумулятора. БАПм подключается параллельно светодиодным лентам или модулям как стабилизатор тока, величина которого зависит от времени непрерывной работы в аварийном режиме 1 или 3 часа и более, а также обеспечивает зарядку за 24 саса и поддержание аккумулятора в течении всего срока эксплуатации( 4 года). БАПм обеспечивает уровень освещенности достаточный для ориентации и эвакуации из помещения. БАПм применяется как со светодиодными лентами до 5м длиной, напряжением 12 и 24 В, также может использоваться с токовыми  светодиодными модулями с напряжением от 3 до 80В и током до 340мА.

Комплект поставки      БАПм           +             Аккумулятор



Пример расшифровки обозначения для заказа : БАПм-170-12-1,0-1,0  Блок Аварийного Питания для светодиодного светильника с током 170 мА., напряжением на светодиодах 12 В и аккумулятором 1,0 Ач. на 1 час

БАП подключается к светодиодной ленте или модулю в которой питание светодиодов осуществляет блок питания, имеющий гальваническую развязку с напряжением питания светодиодов от 3 или 80В и током от 50-340мА.

БАП запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора в течении 24 часов, обеспечивая его работоспособность.

БАП подстраивается по току и напряжению в зависимости от типа ленты или модуля.

БАП может работать как с Блоком Питания так и без него.

БАП запитывается от не комутируемой сети 220В, согласно ГОСТ Р МЭК

Преимущества

  • Не требует высокой квалификации при установке (подключение к клеммной колодке 220 В)
  • Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
  • Не зависит от срока эксплуатации ленты
  • Не требует замены ламп
  • Небольшие вес и размер (аппарата и аккумулятора)
  • Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
  • Соответствует ГОСТ Р МЭК 60598.2.22

Таблица для подбора БАПм

Тип прибора Напряжение, В Время, час Аккумулятор Ток, мА Для заказа
БАПм 12(9-15) 1,0 1,0 170 БАПм-170-12-1,0-1,0
1,0 2,0 340 БАПм-360-12-2,0-1,0
2,0 1,0 125 БАПм-125-12-1,0-2,0




2,0 2,0 250 БАПм-250-12-2,0-2,0
3,0 1,0 70 БАПм-70-12-1,0-3,0
3,0 2,0 150 БАПм-150-12-2,0-3,0
24(18-28) 1,0 1,0 75 БАПм-75-24-1,0-1,0
1,0 2,0 170 БАПм-170-24-2,0-1,0
2,0 1,0 60 БАПм-60-24-1,0-2,0
2,0 2,0 125 БАПм-125-24-2,0-1,0
3,0 2,0 70 БАПм-70-24-2,0-3,0
Также изготавливаем и другие модификации с напряжением от 3-80В под заказ.

Дополнительно к БАП можете приобрести

наклейку на аварийный светильник

КАК ЗАКАЗАТЬ?

1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК", наши БАПы работают с драйверами и без гальванической развязки, но это опасно для Вас и тех кто будет обслуживать светильники.
3) Определить какое напряжение на светодиодных модулях (от 3 до 80В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * — возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.

В таблице указаны наиболее распространённые напряжения применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.


Технические характеристики БАПм и светодиодных модулей

Наименование БАПм БАПм-170-12-1,0-1,0 БАПм-70-24-2,0-3,0 БАПм-20-80-0,8-1,0
Мощность светодиодного модуля (в аварийном режиме) 2 Вт 1.6 Вт 3Вт
Время работы от Аккумулятора 1 ч 3 ч 1 ч
Аккумулятор 3,6 В. 1,0 Ач 3,6 В. 2,0 Ач 3,6 В. 0,8 Ач
Ток выхода (в аварийном режиме) 170мА. 70мА. 20мА.
Напряжение выхода (в аварийном режиме) 9-15В. 18-24В. 60-80В.
Напряжение сети 220В±10% 50 Гц
Диапазон температур 0 - +40°C

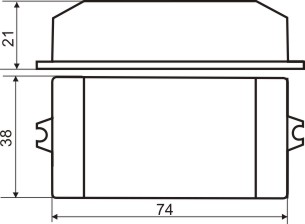

Размер ЭПРА (мм) 85х38х22

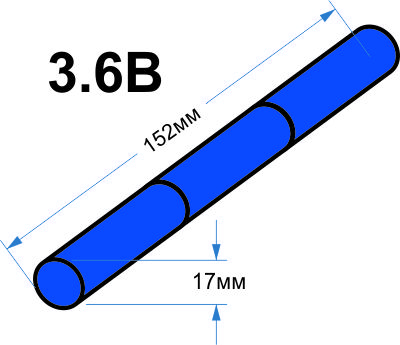

Размер АКК (мм) 150х20х20 / 45х20х20
Вес БАО (ЭПРА+Акк) 0,15 кг
Гарантия на ЭПРА 2 года
Гарантия на Аккумулятор 4 года

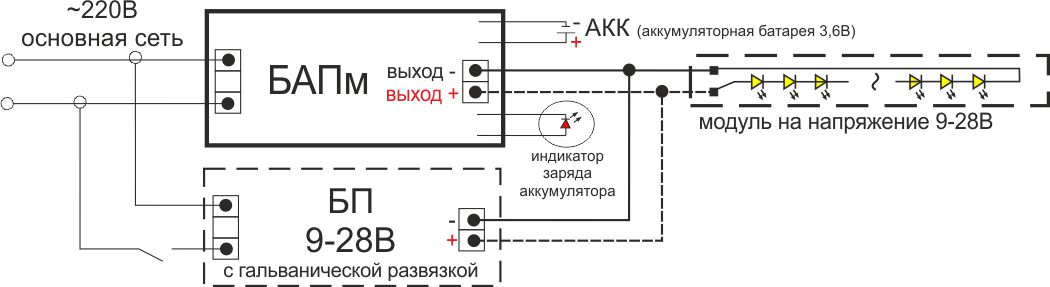

Основная схема включения БАПм в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается)

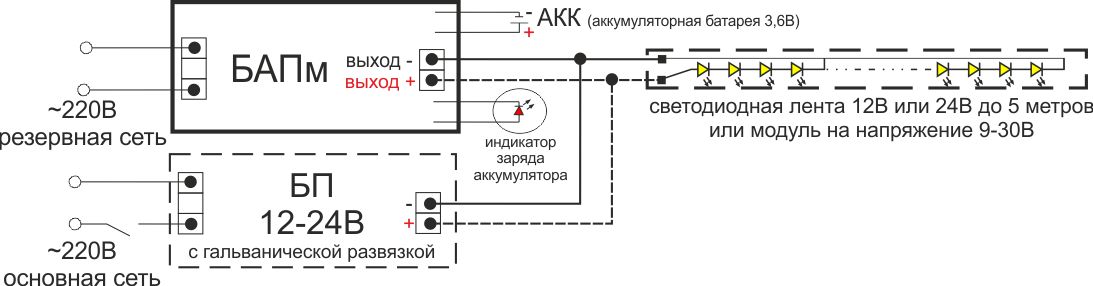

Схема подключения к светодиодному светильнику в режиме постоянного действия (упрощённая)





* — допускается замена аккумулятора без изменения технических характеристик блока

Характеристики

Артикулсмотри таблицу ниже
БрендЭЛиПС-О
НаличиеВ наличии
Габариты, мм85*40*23
Тип товараБАПм
Цвет товарабелый
