Блок аварийного питания БАП

Блок аварийного питания БАП

В наличии

Категория: Блоки аварийного питания (БАП) и аварийного освещения (БАО)

Артикул: БАП

Бренд: ЭЛиПС-О

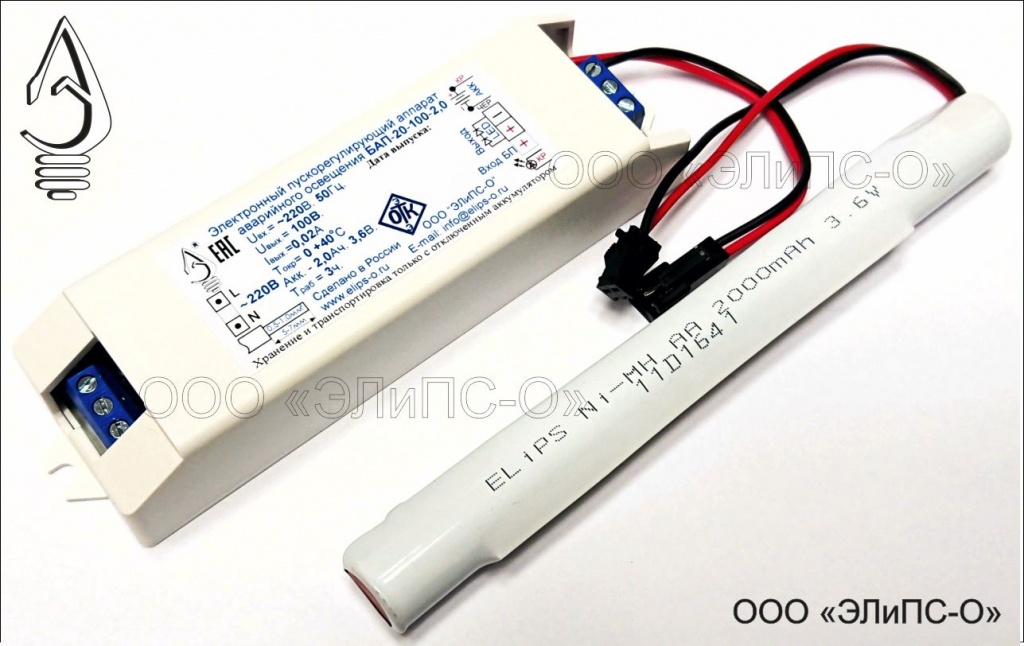

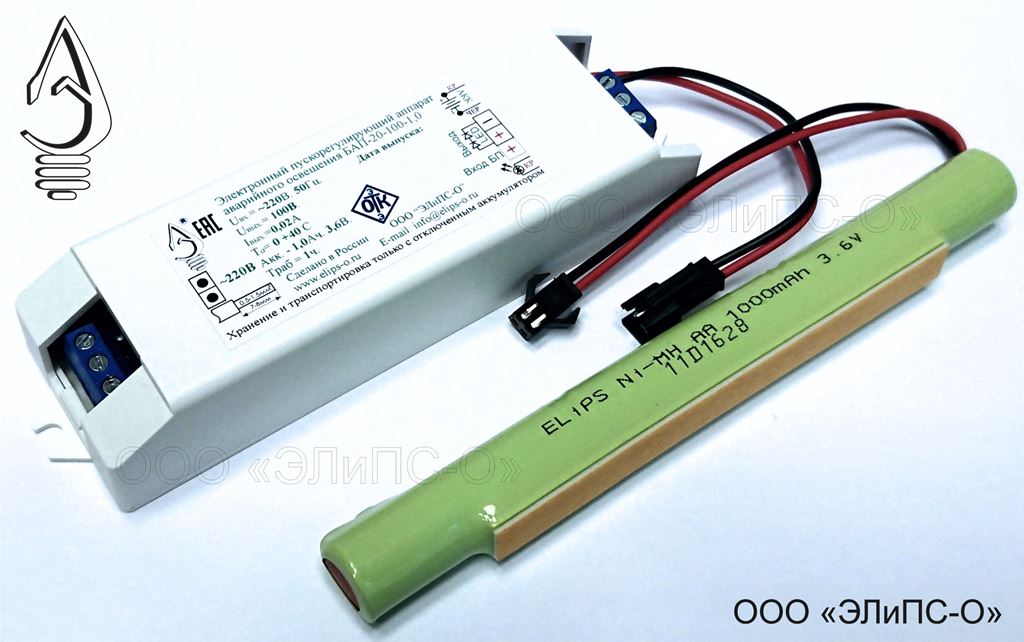

Блок аварийного питания (БАП) до 3Вт предназначенный для работы светодиодного 1-4 модуля(лей) от аккумулятора в светильнике в случае исчезновения напряжения в сети. Для светильников мощностью до 40Вт. Внимание новый корпус!
*Отправьте нам ваш заказ письмом с помощью кнопки «Купить», и мы свяжемся с вами для уточнения формы оплаты и способа доставки

Документы

ПАСПОРТ БАП Размер: 385.1 Кб.
ДЕКЛАРАЦИЯ БАП 2021г Размер: 275.9 Кб.
Сертификат БАП 2021 год Размер: 1100.3 Кб.
инфо письмо по БАП Размер: 418.1 Кб.

Общая информация

БАП (Блок аварийного питания) предназначенный для установки в светодиодные светильники номинальной мощностью до 40Вт, мощностью в аварийном режиме до 3Вт(5-10%). БАП- это устройство предназначенное для включения одного (18-35В) или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них до 140В.Поставляется с аккумулятором 3,6В ёмкостью 1,0 - 2,6Ач для обеспечения работы в аварийного освещения 1-3ч или более со снижением мощности.

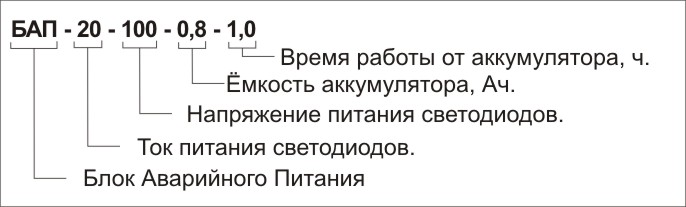

Расшифровка обозначений БАП

Пример : БАП-20-100-2,0-3,0

Блок Аварийного Питания для светодиодного светильника с током 20мА., напряжением на светодиодах 50-100В и аккумулятором 2,0Ач. на 3 часа

БАП устанавливается в светодиодный светильник в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 10-140В. и током от 350-950мА.

БАП запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.

БАП подстраивается по току и напряжению в зависимости от типа светильника (под клиента).

БАП может работать, как с Блоком Питания (постоянный), так и без него(непостоянный).

БАП запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК 60598-2.22-2012

Преимущества

  • Не требует высокой квалификации при установке (подключение к клеммной колодке 220В)
  • Безопасный светодиодный модуль( в аппарате есть гальваническая развязка) "требование к аварийному освещению по ГОСТ Р МЭК"
  • Не зависит от срока эксплуатации светильника
  • Не требует замены ламп (не обслуживаемый)
  • Неограниченный срок службы до 10лет
  • Небольшие вес и размер (аппарата и аккумулятора)
  • Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
  • Кнопка ТЕСТ(доп. функция)
  • Соответствует ГОСТ Р МЭК 60598-2.22-2012

Таблица для подбора БАП

Выберите напряжение на светодиодных модулях (от 20 до 140В)
Выберите время работы в аварийном режиме 1 или 3 часа ( 60 или 180 минут)
Тип прибора Напряжение, В Время, час Аккумулятор, Ач Ток, мА Для заказа
БАП
40(20-40)
1
1,0
40
 БАП-40-40-1,0-1,0
3
2,0
40
 БАП-40-40-2,0-3,0
70(50-70)
1
1,0
30
 БАП-30-70-1,0-1,0
3
2,0
30
 БАП-30-70-2,0-3,0
100(70-100)
1
1,0
20
 БАП-20-100-1,0-1,0
3
2,0
20
 БАП-20-100-2,0-3,0
1
2,0
30
 БАП-30-100-2,0-1,0
140(110-140)
1
2,0
20
 БАП-20-140-2,0-1,0



Дополнительно к БАП можете приобрести

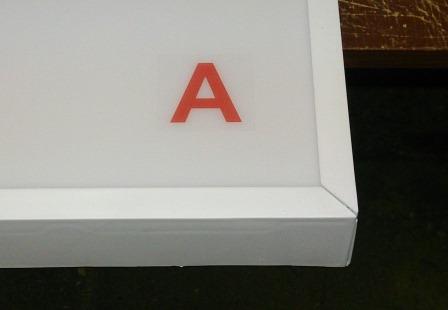

наклейку на аварийный светильник


КАК ЗАКАЗАТЬ?

1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка!  "требование к аварийному освещению по ГОСТ Р МЭК", наши БАПы работают с драйверами и без гальванической развязки, но это опасно для Вас и тех кто будет обслуживать светильники.
3) Определить какое напряжение на светодиодных модулях (от 20 до 140В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * -возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.

Технические характеристики БАП

Наименование БАП БАП-40-40-1,0-1,0 БАП-20-100-2,0-3,0 БАП-20-140-2,0-1,0
Мощность светодиодного модуля (в аварийном режиме) 1,6Вт. 2Вт. 2,8Вт.
Ток выхода (в аварийном режиме) 40мА. 20мА. 20мА.
Напряжение выхода (в аварийном режиме) 20-40В. 70-100В. 100-140В.
Время работы от Аккумулятора
Аккумулятор 3,6В. 1,0Ач. 3,6В. 2,0Ач. 3,6В. 2,0 Ач.
Напряжение сети 220В±10% 50Гц.
Диапазон температур 0 - +40°C

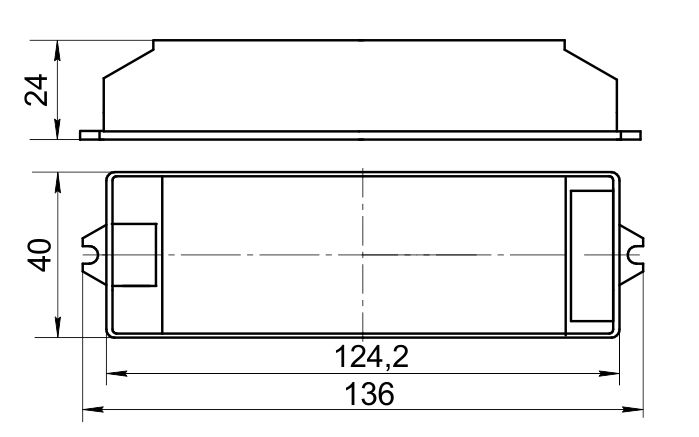

Размер БАП (мм) 135×40×25
Размер АКК (мм) 125×15×15
Вес БАП с Аккумулятором 0,15 кг.
Гарантия 4 года
Срок службы  10 лет

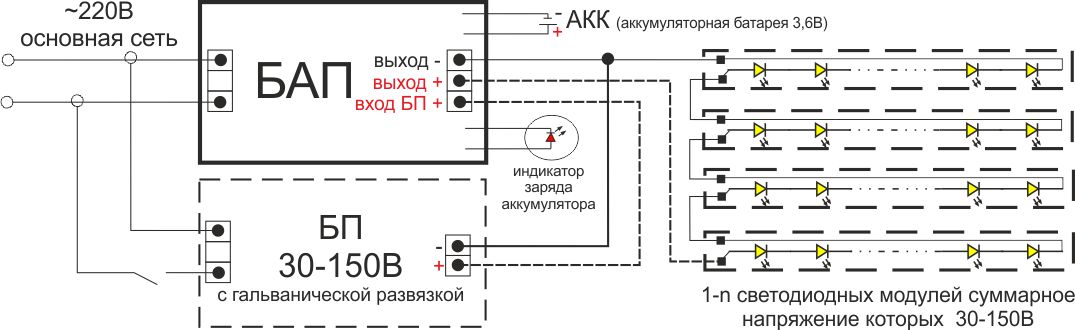

Основная схема включения БАП в режиме аварийного светильника постоянного действия с коммутируемой электросетью (свет выключается) от одной фазы.

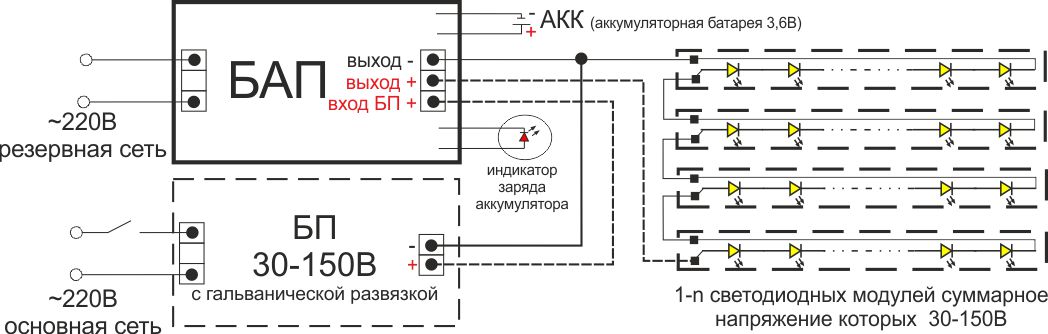

Основная схема включения БАП в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается) от разных фаз.



где n количество подключаемых модулей должно быть меньше <100 или <150В в зависимости от исполнения.
