Блок аварийного питания повышенной мощности БАПу до 10Вт

Блок аварийного питания повышенной мощности БАПу до 10Вт

В наличии

Категория: Блоки аварийного питания (БАП) и аварийного освещения (БАО)

Артикул: БАПу-40-90-7,2-2,0-3,0

Бренд: ЭЛиПС-О

Цена: 2749 руб.
БАПу (Блок аварийного питания улучшенный) для установки в светодиодные светильники номинальной мощностью до 100Вт, мощностью в аварийном режиме до 11Вт(6-100%), предназначенное для включения одного или нескольких светодиодных модулей суммарным напряжением на них до 140В.
Купить
*Отправьте нам ваш заказ письмом с помощью кнопки «Купить», и мы свяжемся с вами для уточнения формы оплаты и способа доставки

Документы

declarBAP2016 Размер: 346.3 Кб.
ПАСПОРТ БАПс(у) Размер: 362.8 Кб.

Общая информация

БАПу (Блок аварийного питания улучшенный) предназначенный для установки в светодиодные светильники номинальной мощностью до 100Вт, мощностью в аварийном или резервном режиме до 11Вт(6-100%). БАПу- это устройство предназначенное для включения одного (18-35В) или нескольких светодиодных модулей, последовательно соединённых, суммарным напряжением на них до 200В.Поставляется с аккумулятором 7,2В ёмкостью 1,2Ач(5Вт)-2,0Ач(8Вт)-2,5Ач(10Вт) для обеспечения работы в аварийном режиме 1ч или более со снижением мощности.

Комплект поставки БАПу

  • Аппарат

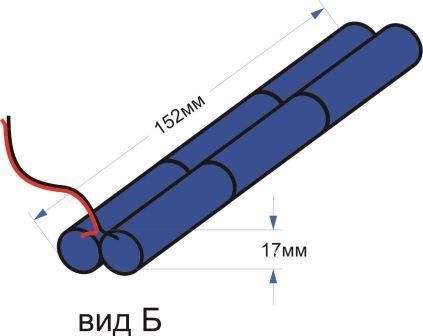

  • Аккумулятор  7,2В
Корпус БАП

Расшифровка обозначения для заказа

Пример : БАПу-60-90-7,2-1,2-1,0
Блок Аварийного Питания для светодиодного светильника с током 60мА., напряжением на светодиодах 50-90В и аккумулятором 1,2Ач. 7,2В на 1 час

БАПу ставиться в светодиодный светильник в котором питание светодиодов осуществляет блок питания, имеющий гальваническую развязку, с напряжением питания светодиодов от 10-200В. и током от 20-200мА.

БАПу запитывает светодиоды током от аккумулятора в случае отключения питания сети 220В в автоматическом режиме, и обеспечивает подзарядку аккумулятора, обеспечивая его работоспособность.

БАПу настраивается по току в зависимости от напряжения на светодиодах в светильнике.

БАПу может работать, как с Блоком Питания, так и без него.

БАПу запитывается от не коммутируемой сети 220В, согласно ГОСТ Р МЭК

Преимущества

  • Не требует высокой квалификации при установке (подключение к клеммной колодке 220В)
  • Безопасный светодиодный модуль( в аппарате есть гальваническая развязка)"требование к аварийному освещению по ГОСТ Р МЭК"
  • Не зависит от срока эксплуатации светильника
  • Не требует замены ламп (не обслуживаемый)
  • Неограниченный срок службы
  • Небольшие вес и размер (аппарата и аккумулятора)
  • Имеет встроенный индикатор заряда аккумулятора (выносной на проводе под заказ)
  • Соответствует ГОСТ Р МЭК
  • Гарантия 2 года на блок и 4 года на аккумулятор

Таблица для подбора БАПу с аккумулятором 1,2Ач до 5Вт

Тип прибора Напряжение, В Время, час Ток, мА Для заказа
БАПу 40
 1 120 БАПу-120-40-7,2-1,2-1,0
3
 50 БАПу-50-40-7,2-1,2-3,0
60
 1
 80
 БАПу-80-60-7,2-1,2-1,0
3
 40
 БАПу-40-60-7,2-1,2-3,0
80
 1
 60 БАПу-60-80-7,2-1,2-1,0
2
 40 БАПу-40-80-7,2-1,2-2,0
100
 3
 20 БАПу-20-100-7,2-1,2-3,0
115
 1
 40 БАПу-40-115-7,2-1,2-1,0
125
 2
 25 БАПу-20-125-7,2-1,2-2,0
140
 2
 20 БАПу-25-140-7,2-1,2-2,0
170
 1
 30 БАПу-30-170-7,2-1,2-1,0

Таблица для подбора БАПу с аккумулятором 2,0Ач до 8Вт

Тип прибора Напряжение, В Время, час Ток, мА Для заказа
БАПу 40
 1 200 БАПу-200-40-7,2-2,0-1,0
3
 90 БАПу-90-40-7,2-2,0-3,0
60
 1
 130 БАПу-130-60-7,2-2,0-1,0
3
 60 БАПу-60-60-7,2-2,0-3,0
80
 1
 100 БАПу-100-80-7,2-2,0-1,0
3
 40 БАПу-40-80-7,2-2,0-3,0
100
 1
 80 БАПу-80-100-7,2-2,0-1,0
3
 30 БАПу-30-100-7,2-2,0-3,0
125
 1
 60 БАПу-60-125-7,2-2,0-1,0
3
 30 БАПу-30-125-7,2-2,0-3,0
140
 1
 50 БАПу-50-140-7,2-2,0-1,0
170
 3
 20 БАПу-20-140-7,2-2,0-3,0
180
 1
 40 БАПу-40-180-7,2-2,0-1,0
2 30 БАПу-30-180-7,2-2,0-2,0

Таблица для подбора БАПу с аккумулятором 2,5Ач до 10Вт

Тип прибора Напряжение, В Время, час Ток, мА Для заказа
БАПу 40
 2
 170
 БАПу-170-40-7,2-2,5-2,0
3
 100 БАПу-100-40-7,2-2,5-3,0
60
 2
 115
 БАПу-115-60-7,2-2,5-2,0
3
 70 БАПу-70-60-7,2-2,5-3,0
80
 2
 80
 БАПу-80-80-7,2-2,5-2,0
3
 50 БАПу-50-80-7,2-2,5-3,0
100
 2
 70
 БАПу-70-100-7,2-2,5-2,0
3
 40 БАПу-40-100-7,2-2,5-3,0
115
 2
 60
 БАПу-60-115-7,2-2,5-2,0
3
 35 БАПу-35-115-7,2-2,5-3,0
125
 2
 50
 БАПу-50-100-7,2-2,5-2,0
3
 30 БАПу-30-125-7,2-2,5-3,0
140
 2
 40
 БАПу-40-100-7,2-2,5-2,0
3 30 БАПу-30-140-7,2-2,5-3,0


Дополнительно к БАП можете приобрести

наклейку на аварийный светильник


КАК ЗАКАЗАТЬ?

1) Определить какой у Вас источник света (светодиодные лампы или светодиодные модули)
2) Есть ли в Вашем драйвере гальваническая развязка! "требование к аварийному освещению по ГОСТ Р МЭК", наши БАПы работают с драйверами и без гальванической развязки, но это опасно для Вас и тех кто будет обслуживать светильники.
3) Определить какое напряжение на светодиодных модулях (от 20 до 140В)
4) Какое время работы в аварийном режиме Вам нужно ( от 1 до 3ч) * -возможно больше
Всю информацию отправляете по почте info@elips-o.ru и ждёте ответа.


В таблице указаны наиболее распространённые напряжения применяемые в светодиодных светильниках. Остальные выставляются в индивидуальном порядке под клиента.

Технические характеристики БАПу

Наименование БАП БАПу-60-90-7,2-1,2-1,0 БАПу-80-100-7,2-2,0-1,0 БАПу-70-140-7,2-2,5-1,0
Мощность светодиодного модуля (в аварийном режиме) 5 Вт 8 Вт 10Вт
Ток выхода (в аварийном режиме) 60мА. 80мА. 80мА
Напряжение выхода (в аварийном режиме) 70-90В. 80-100 110-140В.
Время работы от Аккумулятора 1ч.
 1ч. 1ч.
Аккумулятор 7,2 В  1,2Ач. 7,2 В  2,0Ач. 7,2 В  2,5Ач.
Напряжение сети 220В±10% 50Гц
Диапазон температур 0±50 °C
Размер ЭПРА (мм) 135?40?30
Размер АКК (мм) 150?30?15
Вес БАПу (ЭПРА+Акк) 0,35 кг
Гарантия на ЭПРА 2 года
Гарантия на АКК 4 года


Схема подключения БАПу к светодиодному светильнику в режиме постоянного действия (упрощенка)



Схема подключения БАПу в режиме аварийного светильника постоянного действия с коммутируемой основной электросетью (свет выключается)


Характеристики

АртикулБАПу-40-90-7,2-2,0-3,0
Цена2749
БрендЭЛиПС-О
НаличиеВ наличии
Габариты, мм145х40х30 без аккумулятора
Тип товараБАП
Цвет товарабелый
